طراحی

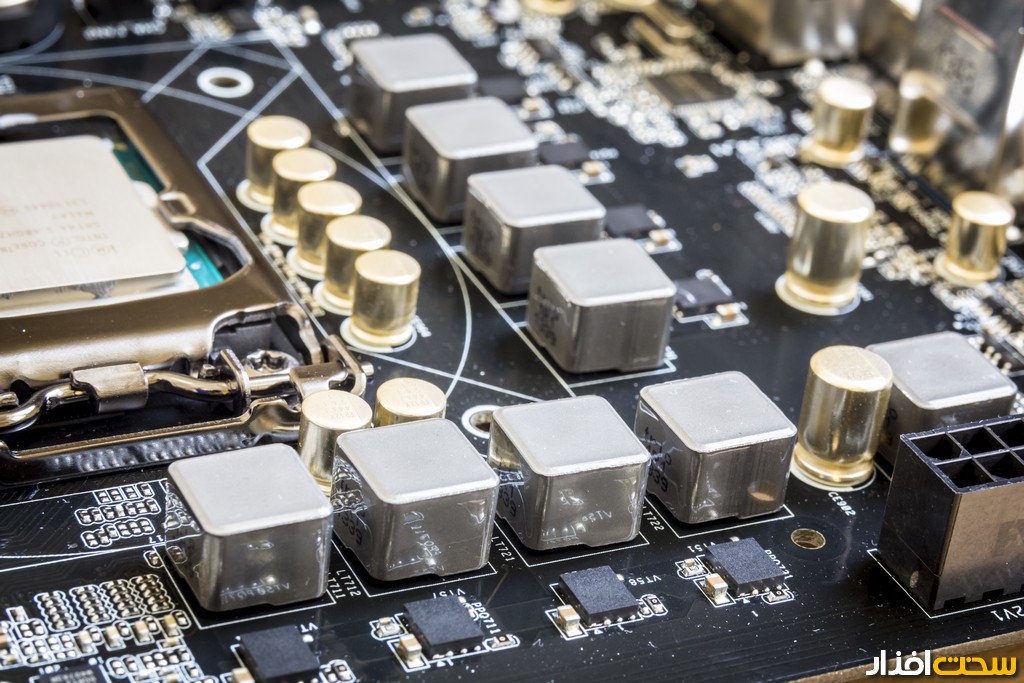

ازراک در مادربردهای جدیدش از ساختاری یکدست و تقریباً یکسان استفاده کرده و با کمک رنگها آنها از یکدیگر متمایز کرده است. در مقایسه با قبل، طراحی فعلی مادربرد Killer بسیار بهتر از نمونه قبلی است و طراحی چشمگیرتری دارد. امسال تقریباً همه سازندگان مادربرد از رنگ قرمز برای متمایز ساختن مادربردهای مخصوص بازی استفاده کردهاند و ازراک هم در این زمینه مستثنا نیست. چیپ ست Z97 هیت سینک بزرگی دارد که البته چندان هم گرم نمیشود. همچنین دو هیت سینک برای بخش مدار رگولاتور هشت فاز در نظر گرفتهشده که البته از یکدیگر مجزا هستند و بین آنها لوله انتقال حرارت وجود ندارد.نشان Super Alloy روی این مادربرد حکایت از آن دارد که ازراک نیت کرده که در بخش مدار رگولاتور و برقرسانی حسابی سنگ تمام بگذارد. این بار ازراک چوک های مورداستفاده را با نمونههای مقاومتری تعویض کرده و MOSFET هایی موسوم به Dual-Stack که در آنها میزان (RDS(ON در سطح پایینتری قرار دارد را مورداستفاده قرار داده است (تصویر 1).

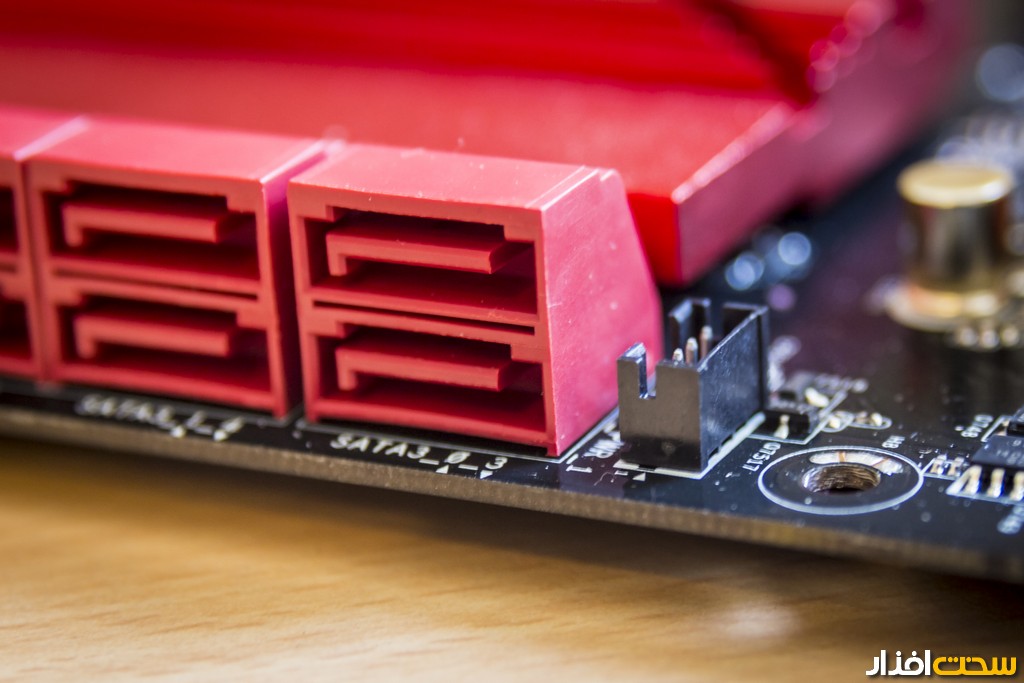

خازنهای جامد ساخت کمپانی Nichicon ژاپن بوده و طول عمرشان به 12 هزار ساعت میرسد. در بخش حافظه نیز ازراک دست به تغییر MOSFET زده و مدلهایی بانام NexFET را مورداستفاده قرار داده است که به گفته ازراک، در برابر تخلیه الکترو استاتیک مقاومت بیشتری از خود نشان میدهد.برای گیرها اتصال شبکه گیگابایتی Killer E2200 تعبیهشده تا بتوانند به کار آیی مناسب و تأخیر کم در زمان اجرای بازیهای تحت شبکه دست یابند. همچنین پورت USB مخصوص اتصال ماوس با فرکانس کاری هزار هرتز همچنان در نظرگرفته شده و از طریق نرمافزار F-Stream Tuning میتوان به اعمال تنظیمات مختلف برای ماوس و حتی تعریف کلیدهای ماکرو پرداخت. در بخش صدا، ازراک از چیپ ست ALC1150 استفاده کرده و قطعات مربوط به صدا از دیگر قسمتهای مادربرد مجزا شده است. خازنهای این قسمت نیز ساخت Nichicon هستند و یک آمپلیفایر برای تقویت صدای هدفون در نظر گرفته شده است.بهعنوان یک مادربرد کامل نسل جدید، Z97X Killer دارای هر دو پورت پرسرعت و جدید M.2 و SATA Express است. پورت M.2 به نحوی قرارگرفته که از انواع کارتهای جانبی با طولهای مختلف بهخوبی پشتیبانی میکند (تصویر 2).
همچنین این مادربرد ویژگی جالبی به نام HDD Saver نیز دارد. کاربر کافی است تا هارددیسک خود را به یک پورت اختصاصی HDD Saver روی مادربرد وصل کرده و سپس این امکان را پیدا کند که از طریق نرمافزار هارددیسک را روشن یا خاموش نماید (تصویر 3).
بایوس و نرمافزار
شاید تنها تغییر مهمی که بتوان در بایوس مشاهده کرد، هماهنگسازی آن با صفحهنمایشهای Full HD و عدم پیکسلی بودن متون نسبت به قبل است. چیدمان منوها، گزینههای موجود، نحوه طراحی رابط کاربری بایوس و موارد دیگر همگی مشابه سری قبل بوده و ازراک سعی کرده با چند ترفند گرافیکی جزئی حال و هوای تازهای به بایوس ببخشد که البته نتیجه کار چندان راضیکننده نیست. البته بایوس چند ویژگی مطلوب نیز دارد که بهترین آنها، امکان دانلود درایورهای سیستم از طریق اتصال به اینترنت در بایوس و دریافت آنها است.نرمافزار F-Stream Tuning ازراک همچنان در این مادربرد نیز وجود دارد و امکانات مناسبی در اختیار کاربر و در قالبی ساده ارائه میدهد. در این نرمافزار امکان انتخاب سه پروفایل مختلف وجود داشته و در ضمن تنظیمات موردنیاز برای اورکلاک سیستم نیز وجود دارد. دسترسی به برخی ویژگیهای مادربرد ازجمله تنظیمات پورت ماوس، سرعت فنها و سیستم تخلیه هوای داخل کیس برای کاهش رطوبت داخلی و موارد دیگر نیز از این نرمافزار قابل تنظیم خواهد بود. این نرمافزار یک بازی ساده هم دارد که میتواند برای مدت کوتاهی سرگرمتان کرده و میزان تسلط شما بر کلیدهای ماوس و صفحهکلید را بسنجد! در ضمن شما این امکان را دارید که یک حافظه فلش را مانند کلید راهاندازی کامپیوتر طوری تنظیم کنید که تنها از طریق اتصال آن فلش به سیستم بتوان از سیستم استفاده کرد.
کارآیی
ما هنوز پردازندههای جدید Haswell Refresh را در اختیار نداریم و به همین خاطر تستها با استفاده از پردازنده Core i5-4670K انجامشده است (البته نتایج تستهای مختلف نیز نشان میدهند که کارآیی پردازندههای جدید در مقایسه با نمونههای قبلی اختلاف کارآیی اندکی دارند). همچنین قبل از انجام تستها، بایوس به آخرین نسخه (نسخه 1.30) بهروزرسانی شده و سپس پروفایل XMP ماژولهای حافظه انتخاب شد. یکی از مواردی که در زمان تست مشاهده کردیم، حداکثر فرکانس 66,3 گیگاهرتز برای پردازنده مرکزی بود که باعث میشد امتیازات کسبشده پایینتر از آنچه انتظار داریم باشد. به همین خاطر مجبور شدیم وارد بایوس شده و بهصورت دستی و با فعالسازی گزینه Multi Core Enhancement، این مشکل را برطرف سازیم (امیدواریم در بهروزرسانیهای آینده بایوس این مساله برطرف شود). قطعات تست عبارتند از: کارت گرافیک PowerColor R9 270X، هشت گیگابایت حافظه GSkill TridentX DDR3-2400، درایوهای ADATA SX900 128GB و Apacer TurboII 120GB، منبع تغذیه Green GP1350B-OC و سیستمعامل ویندوز 8.1 (با آخرین بهروزرسانیها). جدول یک نتایج تست این مادربرد را نمایش میدهد.
تست ها و نتایج آن | |||||||||
7-ZIP (64bit) | |||||||||
فشردهسازی | باز کردن | ||||||||
16161 کیلوبایت در ثانیه | 189597 کیلوبایت در ثانیه | ||||||||
Faststone Image Viewer | |||||||||
تبدیل هفتاد عکس JPEG 18 مگاپیکسل بهدقت تصویر 9 مگاپیکسل و چرخش 90 درجه | 35 ثانیه | ||||||||
Freemake Video Converter | |||||||||
تبدیل فیلم HD با مدتزمان 281 ثانیه، فرمت H.264 و نرخ 2089 کیلوبیت در ثانیه به فیلم قابل پخش برای iPhone 5 | 35 ثانیه | ||||||||
Cinebench R15 | |||||||||
OpenGL | CPU | ||||||||
fps 04/140 | cb 590 | ||||||||
AIDA 64 Extreme Edition | |||||||||
خواندن (MB/s) | نوشتن (MB/s) | کپی (MB/s) | زمان تأخیر (ns) | ||||||
36004 | 37656 | 34020 | 45,5 | ||||||
Crystal Disk Mark 3 (64bit) | |||||||||
| Sequential | 512K | 4K | ||||||
| خواندن (MB/s) | نوشتن (MB/s) | خواندن (MB/s) | نوشتن (MB/s) | خواندن (MB/s) | نوشتن (MB/s) | |||
SSD | 480,9 | 153,6 | 433,6 | 456,6 | 24,35 | 99,47 | |||
USB 3.0 | 85,17 | 83,94 | 28,53 | 39,94 | 0,343 | 1,416 | |||
WPrime | |||||||||
32M | 1024M | ||||||||
7,83 ثانیه | 246,903 ثانیه | ||||||||
Thief | |||||||||
1920x1080, Very High | 1920x1080, High | ||||||||
42,1 فریم در ثانیه | 52,4 فریم در ثانیه | ||||||||
Metro Last Light | |||||||||
1920x1080, Very High, AFx16, SSAA, Tessellation: Normal | 1920x1080, Very High, AFx16, Tessellation: Normal | ||||||||
23 فریم در ثانیه | 38 فریم در ثانیه | ||||||||
3D Mark | |||||||||
Ice Storm | Cloud Gate | Fire Strike | Extreme | ||||||
162651 | 16618 | 5436 | 2755 | ||||||
Bioshock Infinite | |||||||||
1920x1080, Very High, DX11, DDoF | 1920x1080, Very High, DX11 | ||||||||
55,46 فریم در ثانیه | 75,11 فریم در ثانیه | ||||||||
Tomb Raider | |||||||||
1920x1080, Ultimate | 1920x1080, Ultra | ||||||||
41,6 فریم در ثانیه | 60,6 فریم در ثانیه |
ازراک چند پروفایل پیشفرض برای اورکلاک آسان در نظر گرفته است. می دانیم که پردازنده مورداستفاده ما پتانسیل اورکلاک شدن تا فرکانس 4,5 گیگاهرتز با خنککننده بادی را دارد، اما حتی انتخاب پروفایل 4,4 گیگاهرتز در بایوس مؤثر عملنکرده و سیستم Restart میشود. به همین خاطر این تنظیمات پیشفرض را کمی دستکاری کردیم و با انتخاب ولتاژ بالاتر به ثبات کافی برای پشت سر گذاشتن تست 1024M نرمافزار WPrime رسیدیم. درنهایت توانستیم با ولتاژ 1,33 ولت، به ثبات موردنیاز در فرکانس 4,5 گیگاهرتز دست پیداکرده و تست 1024M را در مدتزمان 788/207 ثانیه به پایان برسانیم.
رقبا:
msi Z97 Gaming 7
این مادربرد که عضوی از خانواده بسیار پرجمعیت مادربردهای نسل جدید msi به شمار میآید و امکانات خوبی ارائه میدهد، اما درعینحال بهجای داشتن پورت SATA Express، یک مبدل اختیاری به کاربر ارائه میدهد و در ضمن قیمت بالاتری نیز دارد.
Gigabyte Z97 Gaming 5
قیمت این مادربرد زیر 150 دلار است و شاید بتوان آن را همزاد مادربرد ASRock Fatal1ty Z97X Killer دانست. در این مادربرد دو پورت PS/2 وجود داشته و تعداد پورت USB 3.0 پانل پشت کمتر است.
