زگشت XFX! کالبدشکافی کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

نوشته شده توسط:جعفر فیضی در | ۰۶ شهریور ۱۳۹۳ - ۱۰:۳۳ | ۰ دیدگاه

زگشت XFX! کالبدشکافی کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

باید اعتراف کنیم که ما هم مانند بسیاری از کاربران ایرانی دلمان برای کارت های گرافیک حرفه ای XFX تنگ شده بود. برندی که روزگاری محصولاتش بسیاری از ویترین های مغازه های کامپیوتری را از آن خود کرده بود و خریداران زیادی هم داشت. حالا پس از چند سال بی خبری و سکوت، کارت گرافیک XFX R9 290 Black Edition Dual Dissipation بدستمان رسیده است تا کارایی آن را بررسی کنیم. ما هم فرصت را غنیمت شمرده و پیش از هر چیز تصمیم گرفتیم آن را باز کنیم و ببینیم XFX در طراحی این محصول چگونه عمل کرده است.

عنوان Black Edition به ما می گوید که این کارت گرافیک نسبت به نمونه مرجع اورکلاک شده است (حداکثر فرکانس هسته به 980 مگاهرتز میرسد). طراحی این کارت گرافیک شکلی خاص و ویژه داشته و لوگوی بزرگ XFX نیز در زمان روشن شدن سیستم به کمک LED هایی که در زیر آن نصب شده روشن می شود. دو فن بزرگ وظیفه خنک کردن کارت گرافیک را بر عهده دارند که البته بسیار هم کم صدا هستند.

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

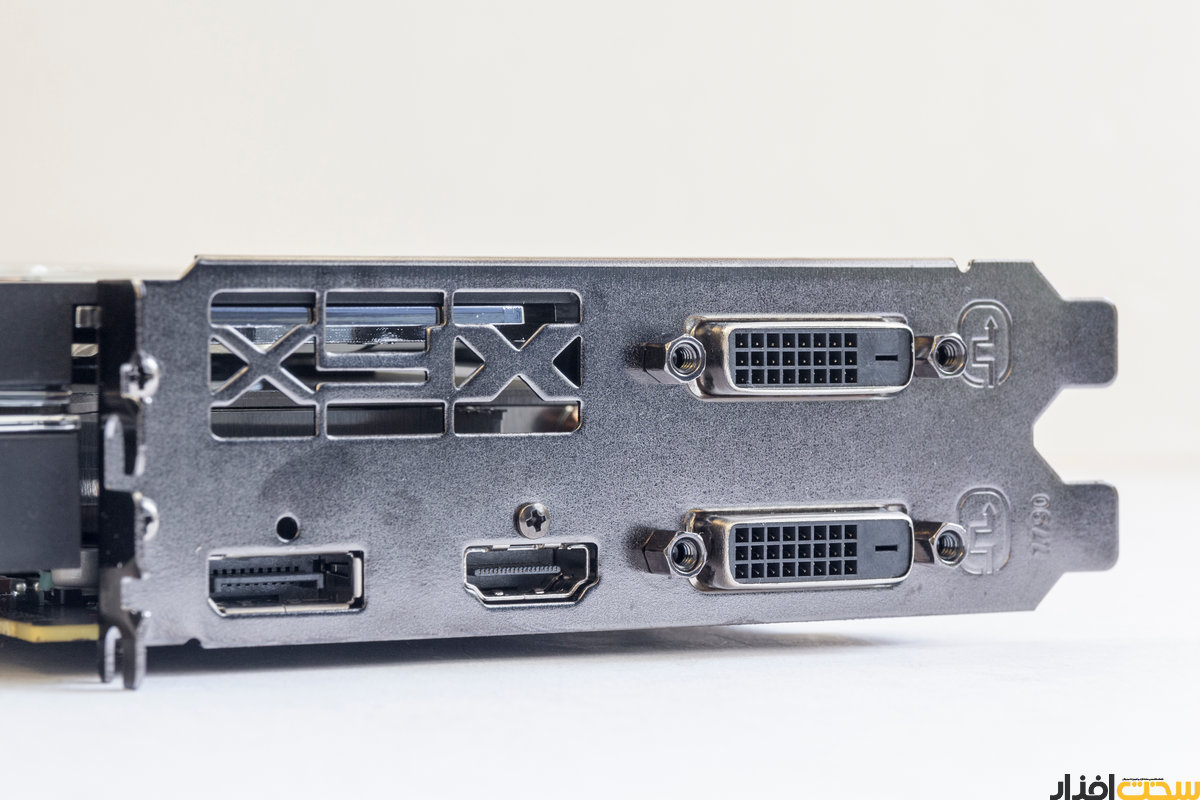

خروجی های تصویر این کارت گرافیک از حداکثر شش صفحه نمایش پشتیبانی می کنند

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

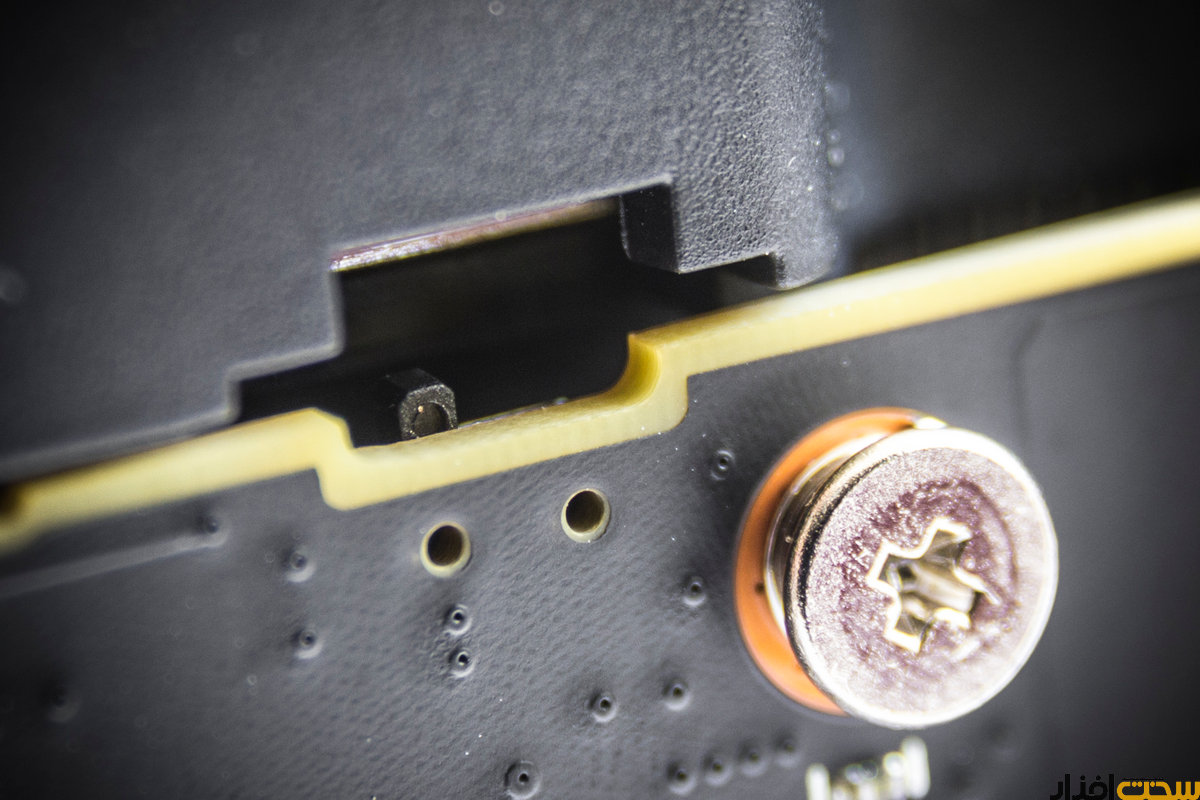

دکمه سویچ بین دو بایوس کارت گرافیک

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

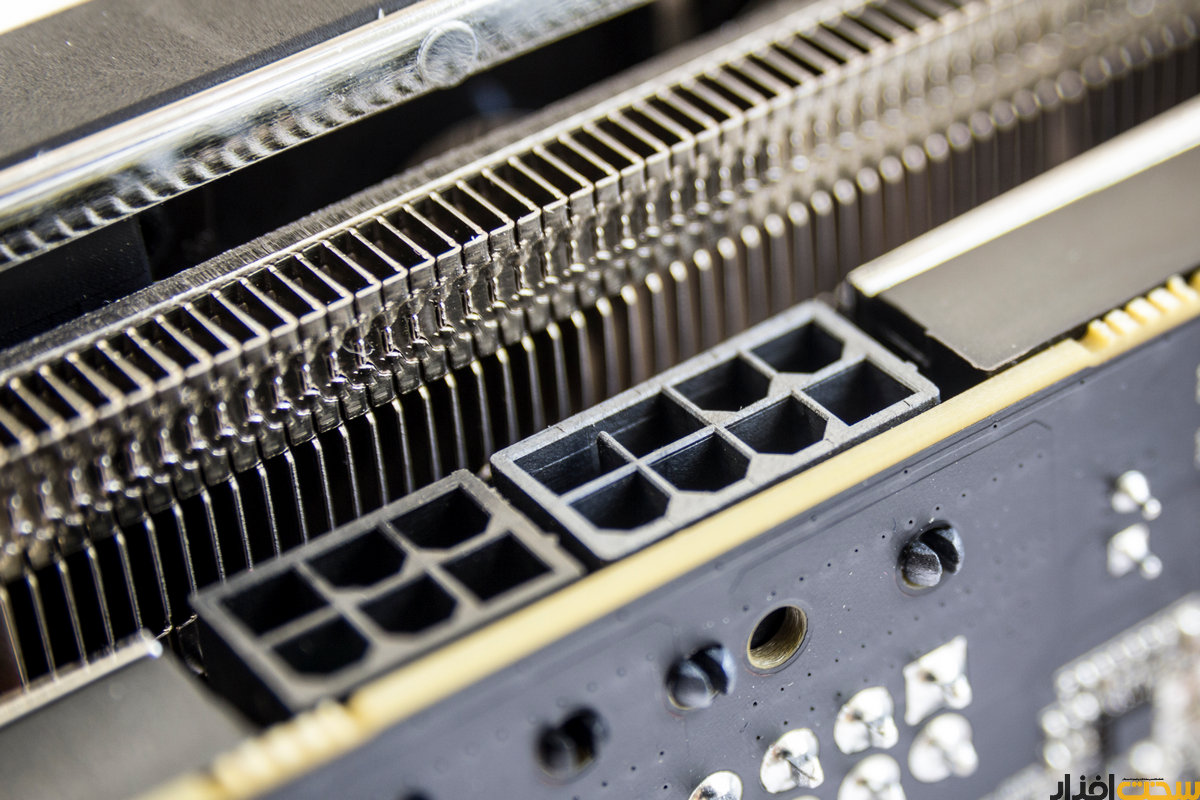

اتصالات برق شش پین و هشت پین وظیفه تامین برق این کارت گرافیک را بر عهده دارند. XFX یک منبع تغذیه 750 واتی را برای این کارت گرافیک توصیه کرده است.

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

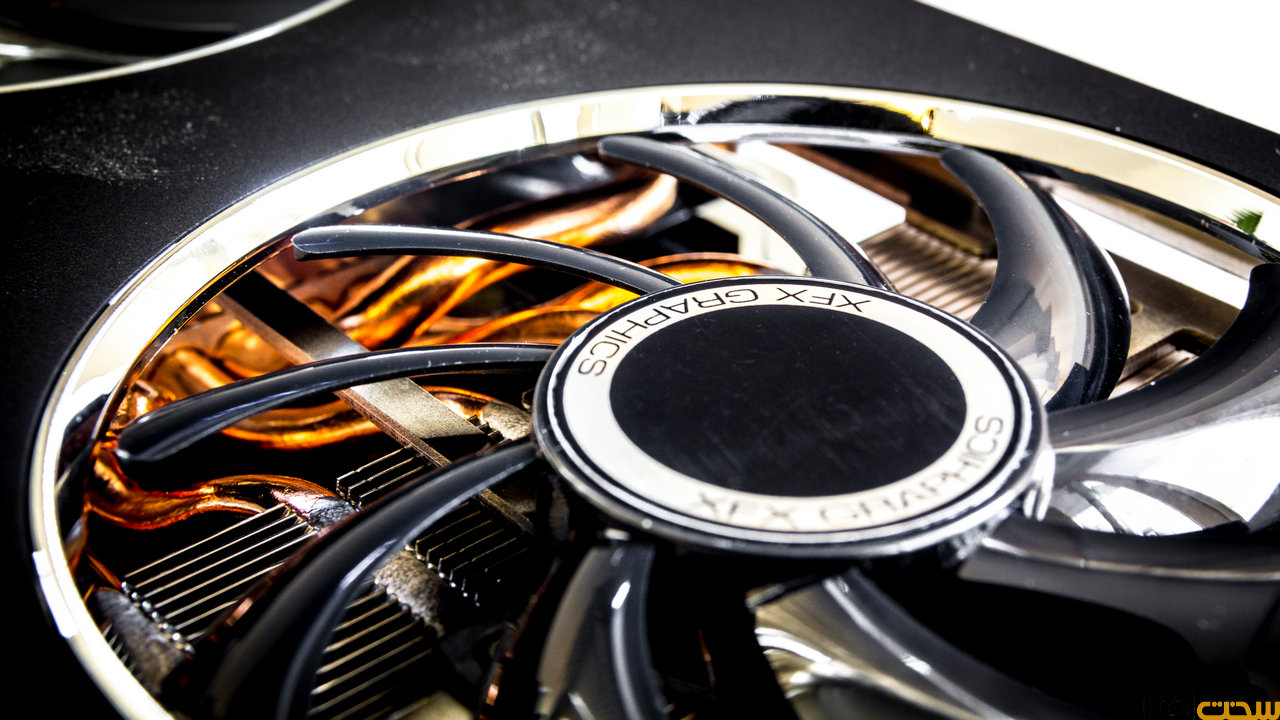

دو فن 8.5 میلیمتری وظیفه دمیدن هوا به درون کارت گرافیک را بر عهده دارند. لوله های انتقال حرارت از میان پره های فن مشخص هستند.

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

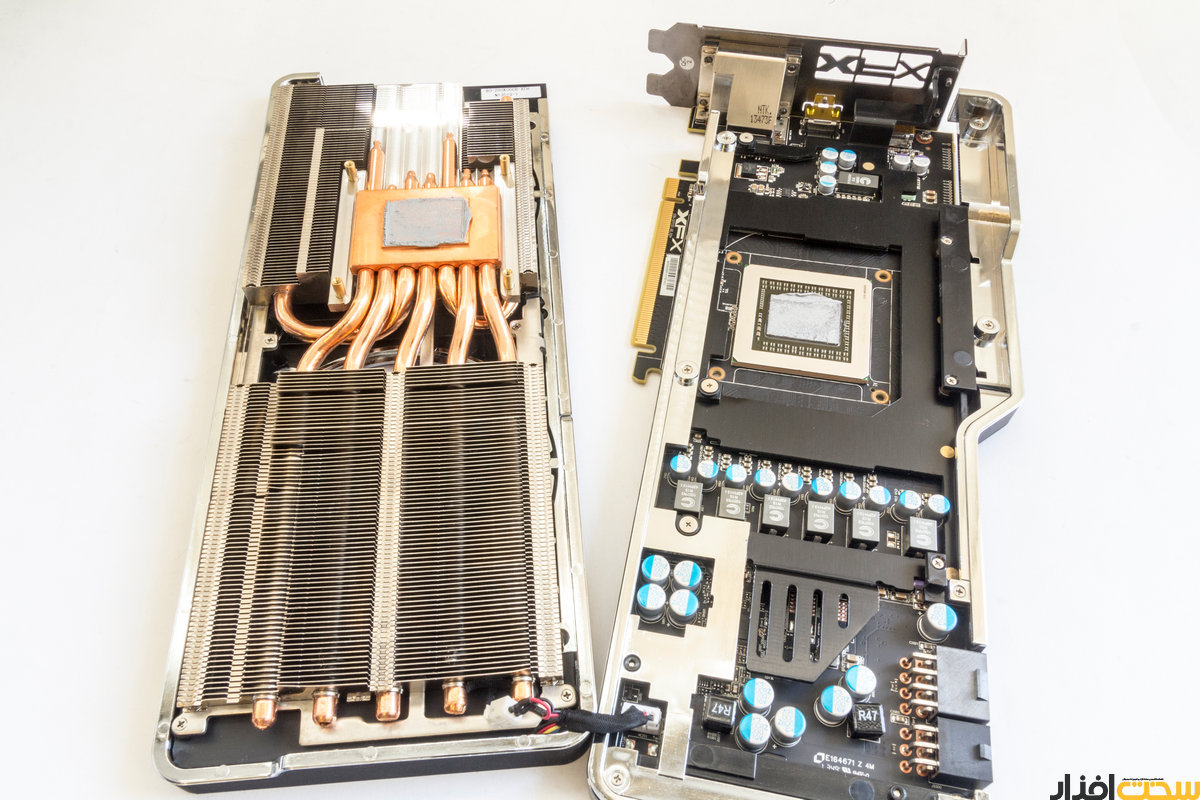

با جدا کردن هیت سینک و فن ها مشاهده می شود که یک صفحه آلومینیومی دیگر با چیپ ست های حافظه و MOSFET ها در ارتباط است تا گرمای آن ها را بهتر دفع کند.

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

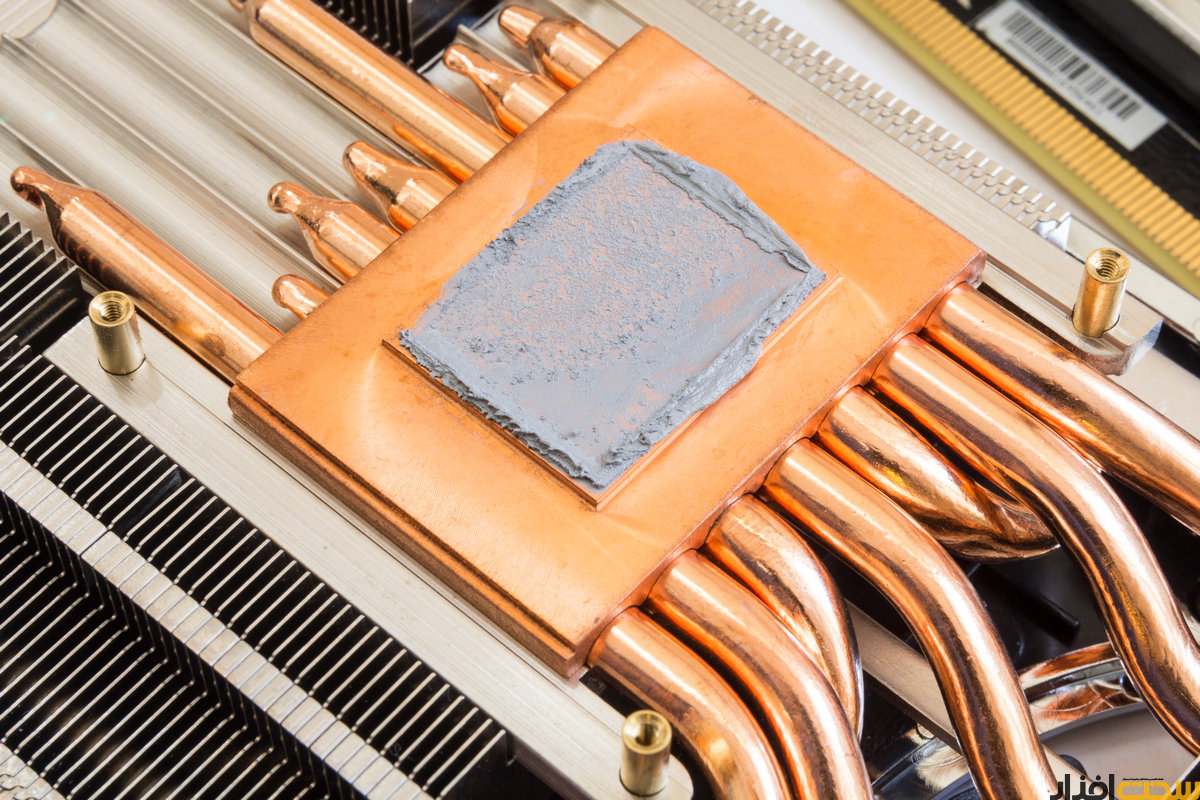

هفت لوله انتقال حرارت وظیفه انتقال گرما را به میان هیت سینک ها بر عهده دارند.

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

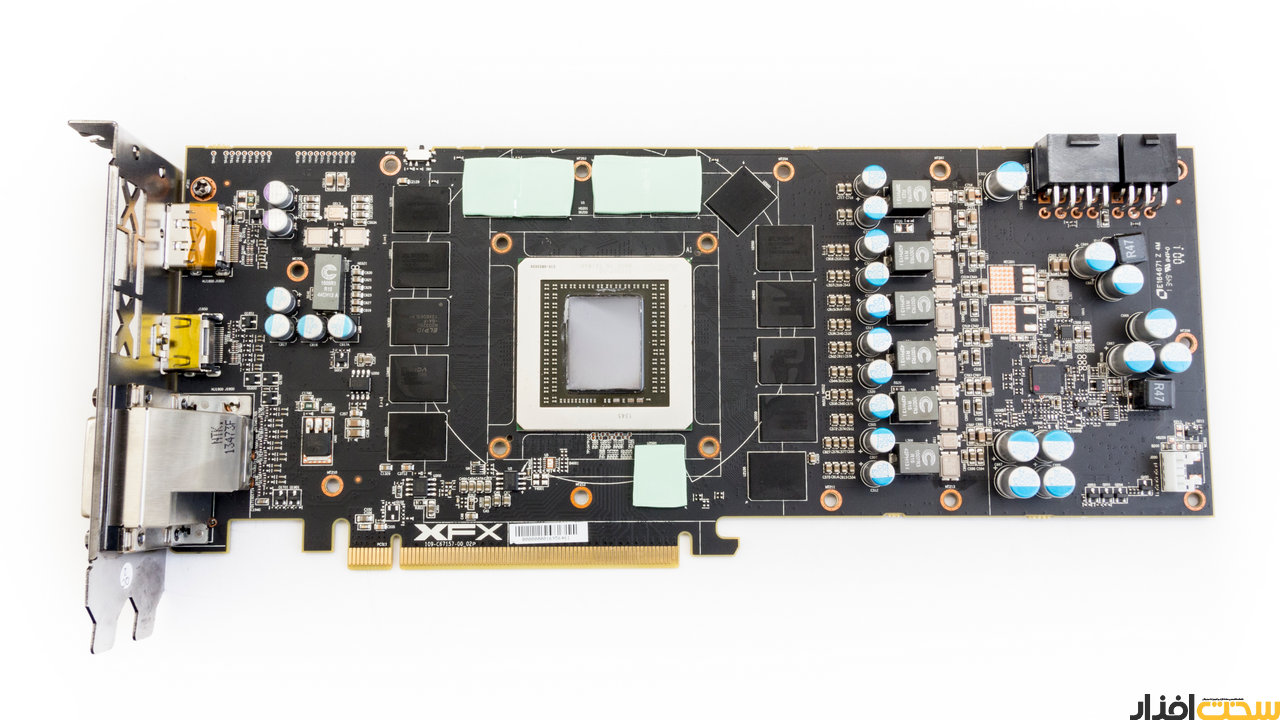

نمای کلی کارت گرافیک. چهار گیگابایت حافظه GDDR5 در اطراف پردازنده گرافیکی قرار گرفته اند.

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

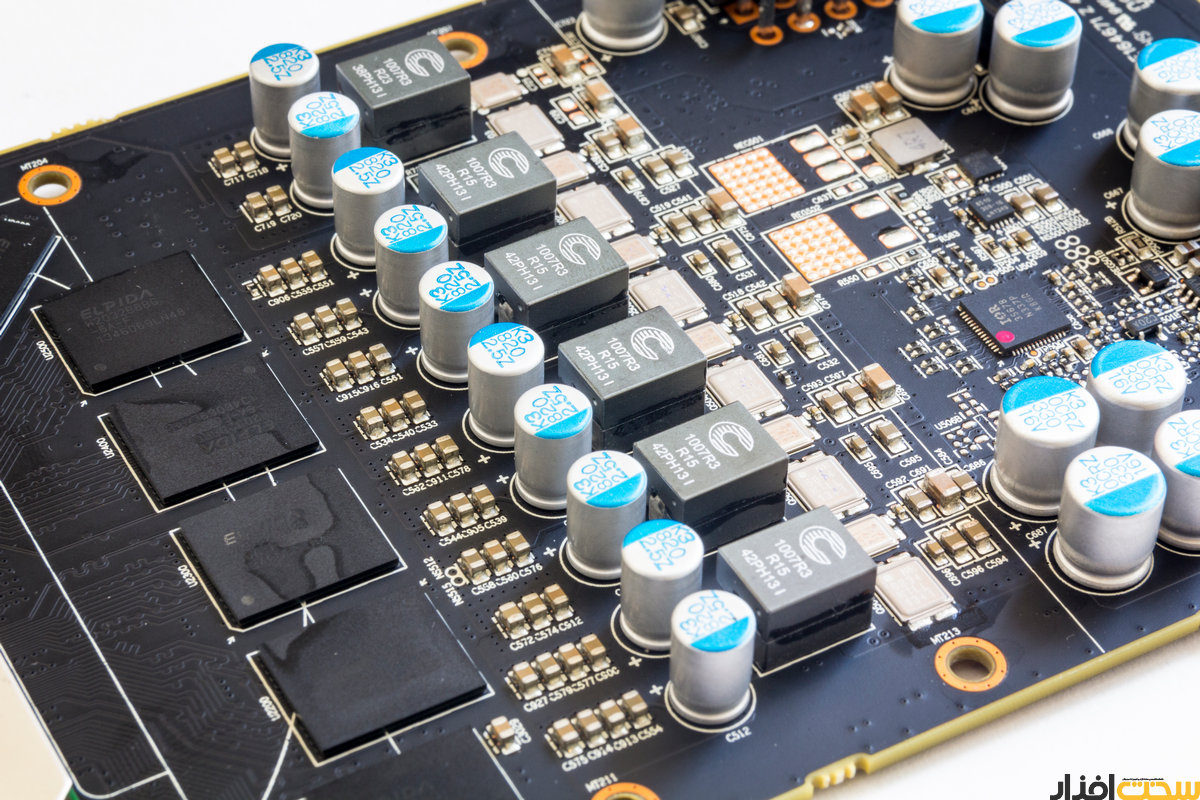

مدار رگولاتور شش فاز کارت گرافیک

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

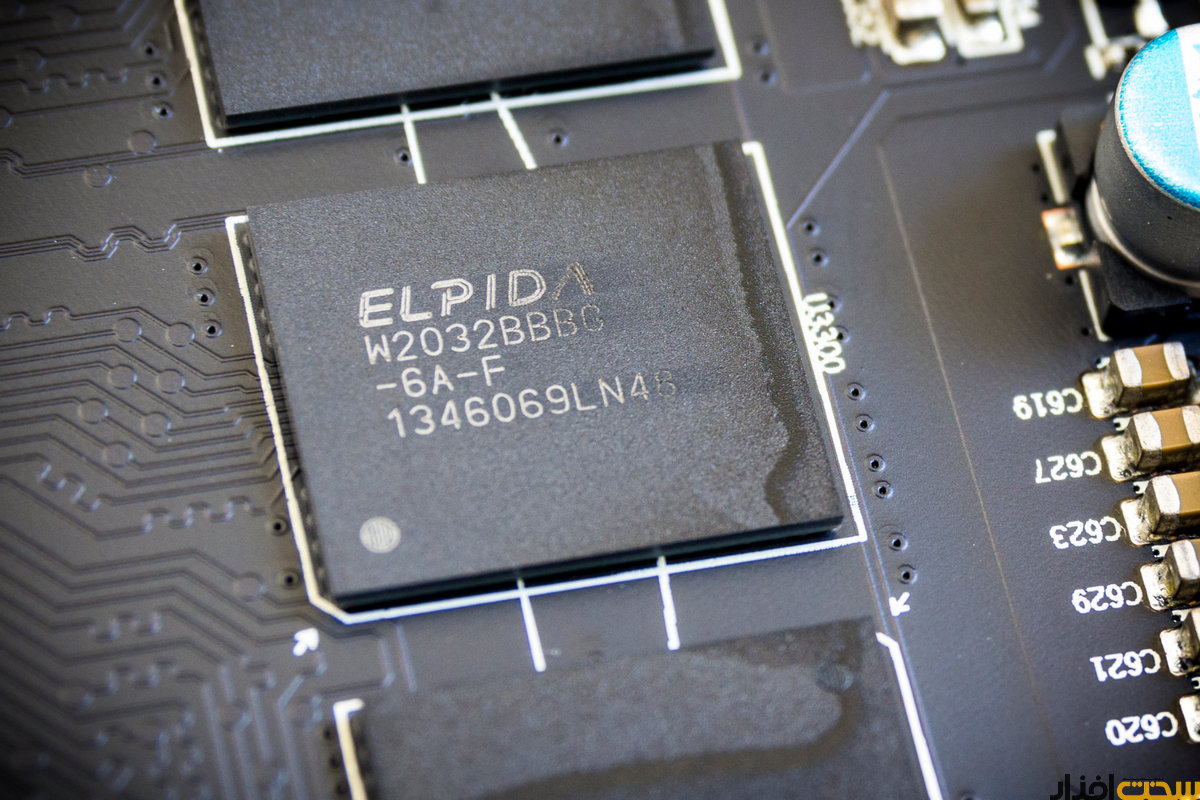

حافظه گرافیکی محصول کمپانی Elpida

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

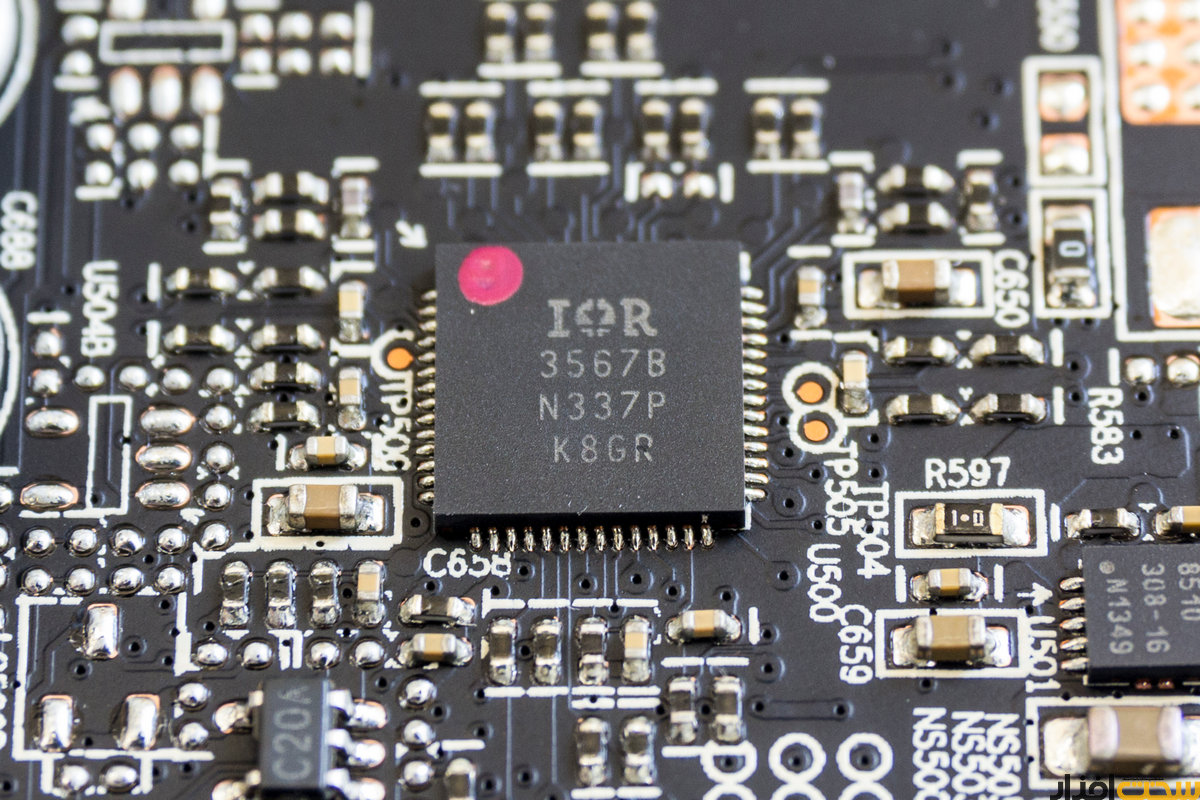

کنترلر مدیریت و انتقال توان به مدار رگولاتور

کالبدشکافی از کارت گرافیک XFX R9 290 Black Edition Dual Dissipation

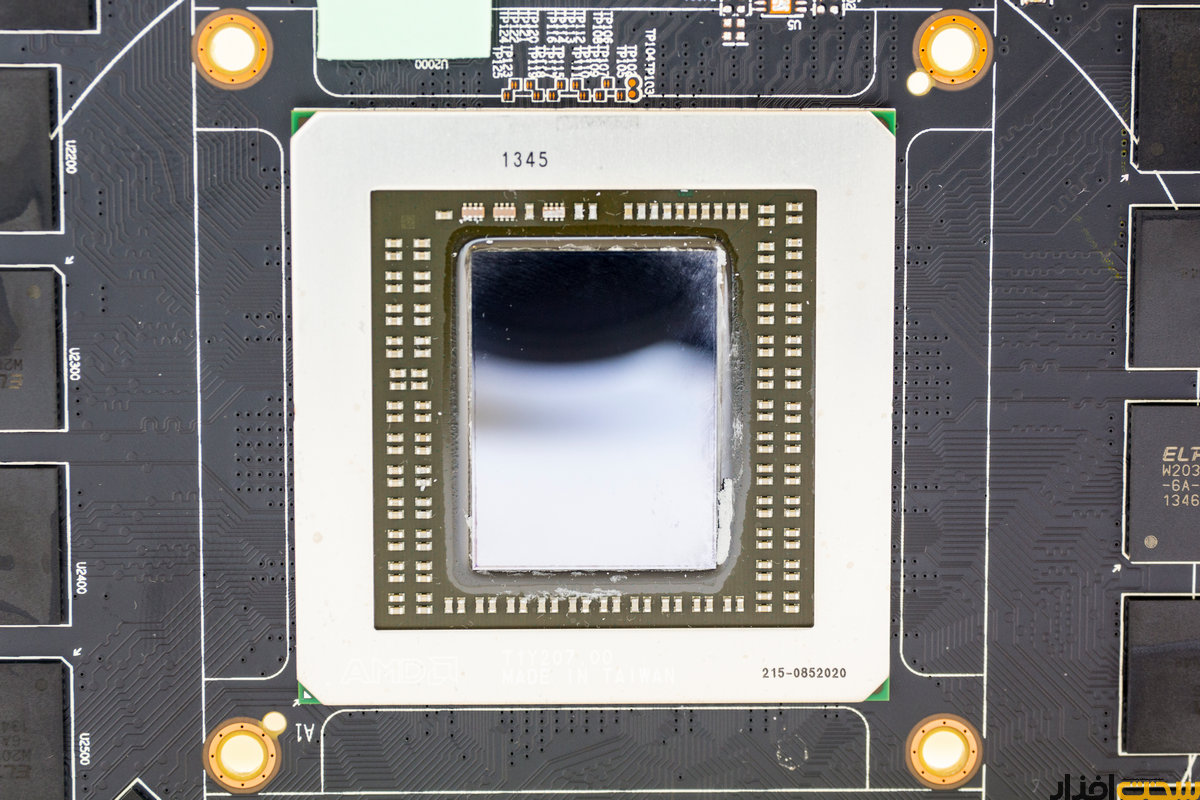

و این هم پردازنده گرافیکی R9 290 ساخت تایوان که وظیفه خطیر پردازش های گرافیکی را بر عهده دارد. این پردازنده گرافیکی دارای 2560 هسته گرافیکی جریانی بوده و قدرت پردازش آن به 4.9 ترافلاپ می رسد. منبع http://www.sakhtafzarmag.com
