گوشی جی 3 به نحوی طراحی شده که کاربر بتواند به راحتی به باتری دسترسی داشته و حافظه داخلی را افزایش دهد (گوشی ال جی جی 2 فاقد این امکانات بود). بدنه گوشی پلاستیکی است و استفاده از چیپ در این بدنه باعث شده تا باز کردن و دسترسی به اجزای داخلی آن بسیار ساده باشد (البته به یاد داشته باشید که انجام این کار گارانتی گوشی شما را باطل خواهد کرد!). اجزای تشکیل دهنده گوشی ساختاری ساده دارند. آنتن مربوط به NFC و همچنین بخش اختصاصی شارژ بی سیم همگی روی درب پشت گوشی قرار دارند که به کمک اتصالاتی طلایی رنگ با برد گوشی در ارتباط هستند.

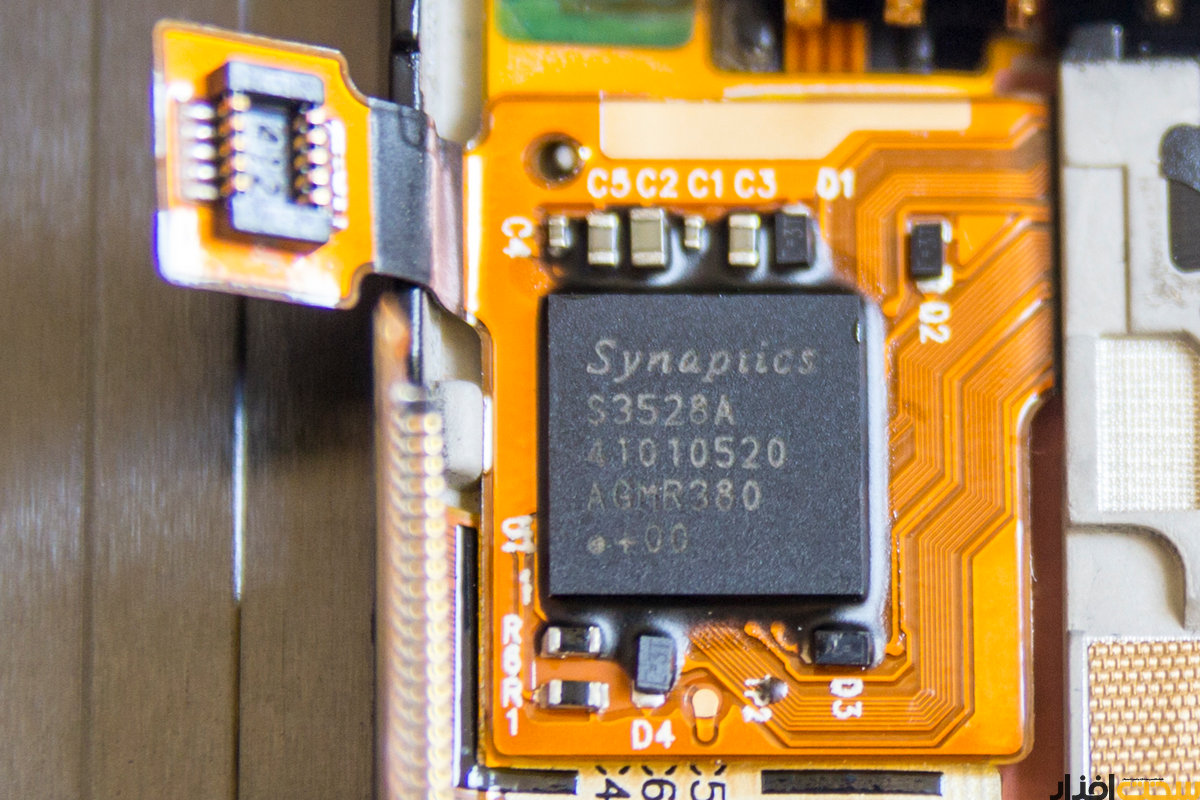

کنترلر Synaptic برای صفحه نمایش لمسی گوشی

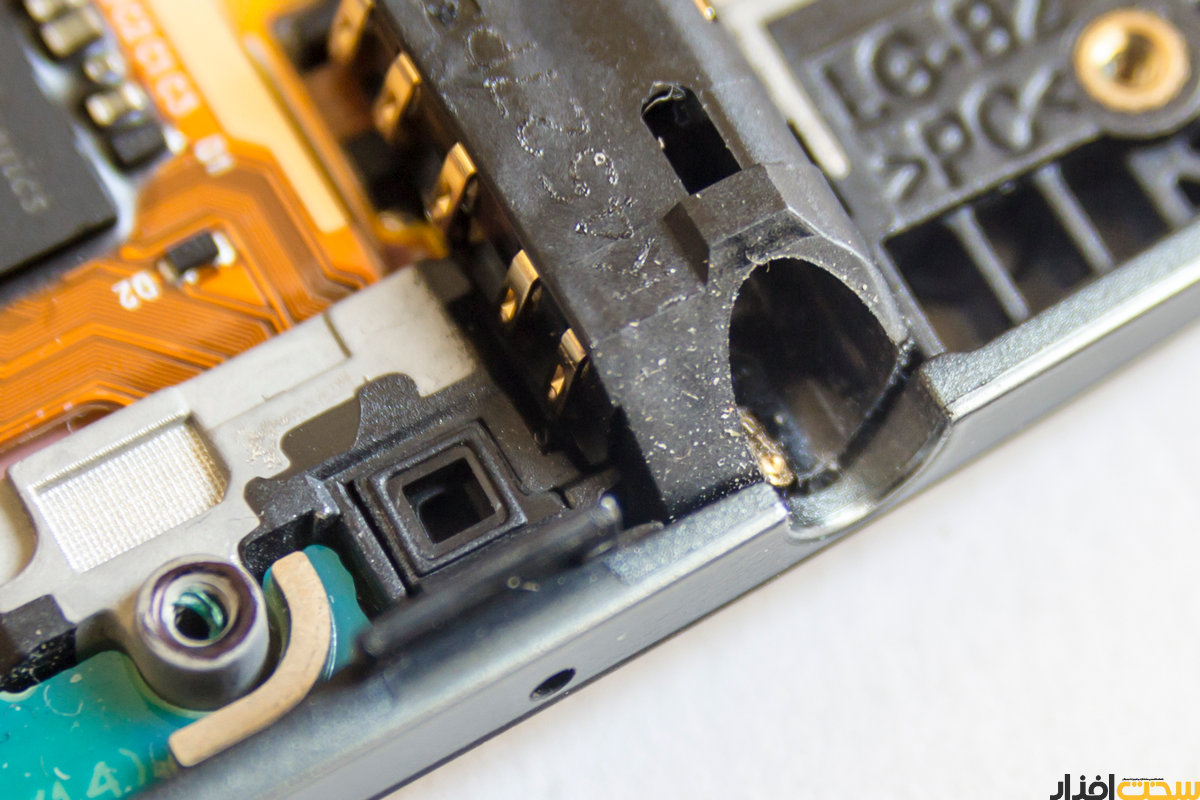

اتصال هدفون در کنار مسیر انتقال صدا به میکروفن اصلی گوشی

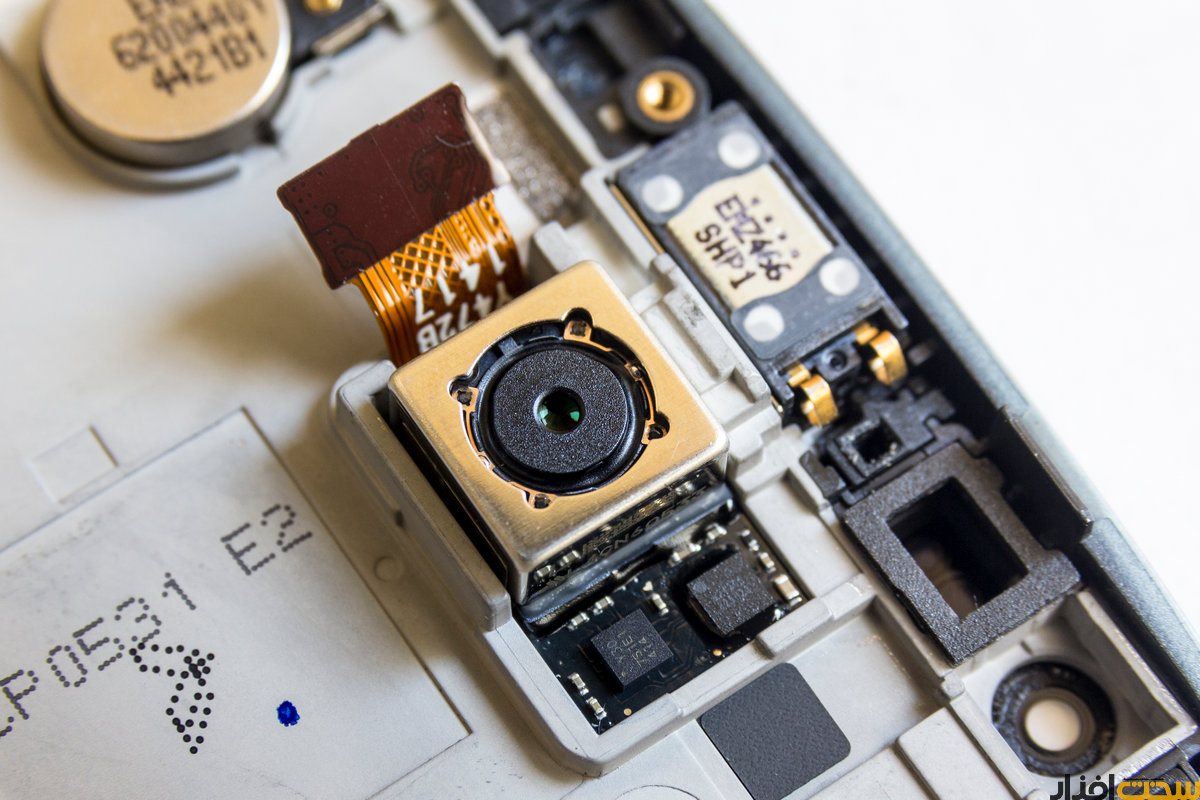

دوربین پشت گوشی که از قابلیت لرزشگیر اپتیکال OIS+ بهره میبرد. بورد کوچک کنار دوربین وظیفه شناسایی لرزش و حرکت لنز در خلاف جهت آن را بر عهده دارد. با مقایسه تصویر این دوربین با آنچه در کالبد شکافی گوشی موبایل ال جی جی 2 دیدیم، میبینیم که این دو دوربین کاملاً با هم تفاوت دارند (البته دقت تصویر هر دو دوربین 13 مگاپیکسل است).

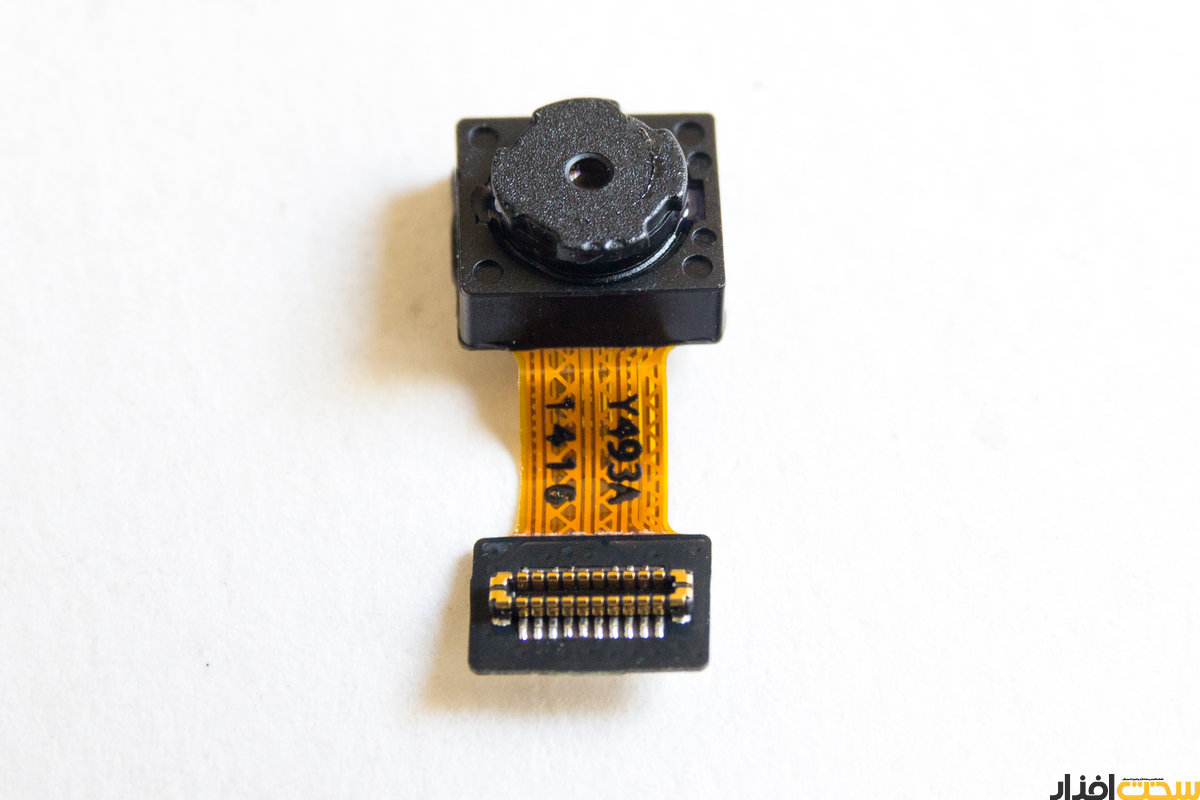

دوربین جلوی گوشی با دقت 2.1 مگاپیکسل که از چند ویژگی جالب برای عکاسی سلفی بهره میبرد.

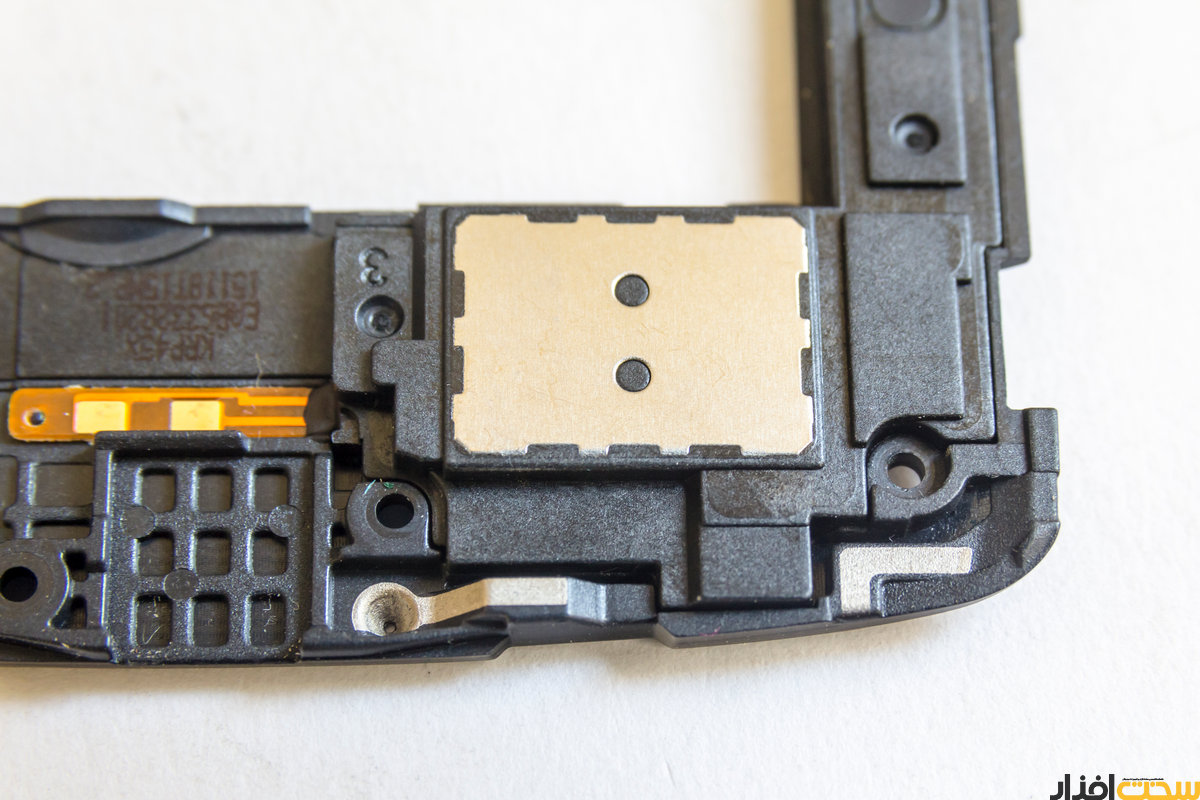

بلندگوی گوشی با تون خروجی یک وات که کیفیت صدای خروجی آن نسبتاً مناسب است.

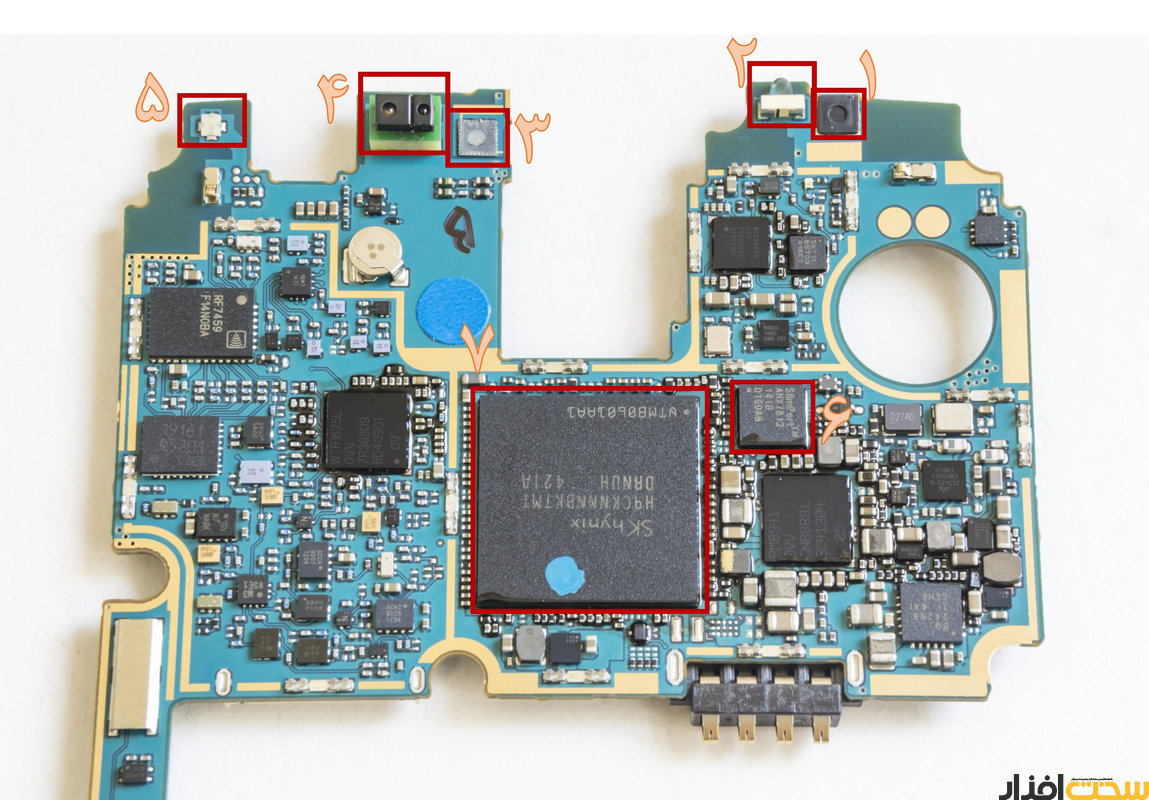

برد اصلی گوشی قطعات مختلفی را شامل شده است و انجام اکثر وظایف اصلی گوشی را بر عهده دارد.
1. میکروفن دوم گوشی که با دریافت صدای محیطی، سعی در کاهش نویز در زمان مکالمه را دارد.
2. سنسور فرستنده IR. از این سنسور و نرم افزار اختصاصی داخل گوشی می توان انواع و اقسام دستگاه ها (از تلویزیون گرفته تا دستگاه های تهویه) را با گوشی کنترل نمود.
3. سنسور تشخیص نور محیط
4. سنسور Proximity
5. LED کوچک جلوی گوشی که شما را از دریافت پیغام ها با خبر می سازد.
6. مدیریت خروجی تصویر گوشی روی پورت SlimPort بر عهده این چیپ ست است (خروجی تصویر با کمک مبدل مخصوص و از طریق پورت microUSB امکان پذیر است).
7. چیپ ست SKHynix شامل حافظه RAM دو گیگابایتی دستگاه. چیپ ست اصلی گوشی نیز در همین قسمت مجتمع شده است.
سمت دیگر بورد اصلی گوشی
1. فلاش LED شامل دو LED کوچک با پس زمینه رنگی متفاوت که باعث می شود تصویر نهایی گرفته شده با فلاش کیفیت بهتری داشته باشد.
2. محل اتصال کلید های پشت گوشی به بورد اصلی
3. محل نصب سیم کارت و کارت حافظه microSD
4. حافظه ذخیره سازی 16 گیگابایتی محصول کمپانی SanDisk که البته در تست ها نشان داد واقعاً سرعت بالایی دارد!
5. محل اتصال دوربین اصلی به برد گوشی
6. محل اتصال آنتن NFC و سیم پیچ شارژ بی سیم به برد
7. محل اتصال باتری به برد
منبع http://www.sakhtafzarmag.com
