کالبدشکافی قهرمان: با اجزای کارت گرافیک Gigabyte GTX 970 G1 Gaming آشنا شوید!
نوشته شده توسط:جعفر فیضی در | ۲۵ اردیبهشت ۱۳۹۴ - ۱۴:۲۴ | ۲ دیدگاه
کالبدشکافی قهرمان: با اجزای کارت گرافیک Gigabyte GTX 970 G1 Gaming آشنا شوید!
چندی پیش نسل جدید تازه کارت های گرافیک انویدیا از سری GTX 900 معرفی شده و ما نیز بررسی چندین مدل از کارت های گرافیک این سری را در آخرین شماره از ماهنامه سخت افزار منتشر کردیم. یکی از محصولاتی که مورد بررسی قرار گرفت، کارت گرافیک GTX 970 G1 Gaming محصول کمپانی گیگابایت بود که با ویژگی های خوب و قدرت پردازش بالایی که داشت توانست نظر ما را جلب کرده و حتی نشان Editor`s Choice را نیز دریافت کند (حتماً میدانید که ما در انجام بررسی ها بسیار سخت گیر هستیم و به این سادگی ها این نشان را اعطا نمیکنیم!). وقت آن رسیده تا ببینیم این کارت گرافیک از چه اجزایی تشکیل شده و چگونه توانسته به یک انتخاب ایده آل برای گیمر ها تبدیل شود.
تا پیش از این نشان G1 Gaming را روی مادربردهای کمپانی گیگابایت دیده بودیم و خوشبختانه گیگابایت تصمیم گرفته با گسترده تر کردن محصولات این سری، شکل جامع تر و بهتری به این سری ببخشد. این کارت گرافیک نسبت به نمونه مرجع اورکلاک شده و دارای فرکانس هسته پایه 1178 مگاهرتز است که این میزان حداکثر به 1329 مگاهرتز می رسد. این کارت گرافیک همانند نمونه مرجع دارای چهار گیگابایت حافظه GDDR5 با فرکانس موثر هفت گیگاهرتز است.
اجزای کلی
Gigabyte GTX 970 G1 Gaming یک محصول کاملاً رده بالا است و گیگابایت نیز سعی کرده حس رده بالا بودن را در آن به نمایش بگذارد. از ظاهر جالب که بگذریم، امکانات دیگری نیز وجود دارند که بودنشان در یک کارت رده بالا الزامی است.

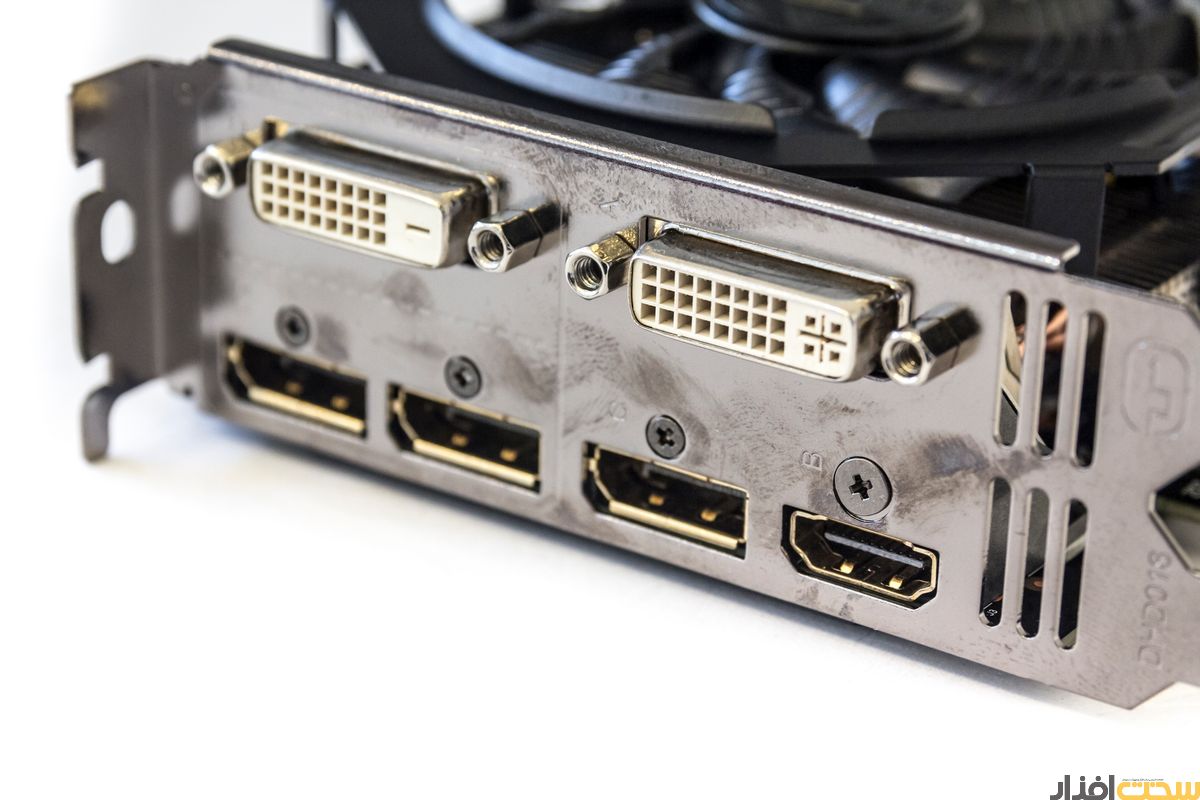

خروجی های تصویری این کارت گرافیک بسیار کامل است. ویژگی Flex Display در این محصول می تواند به طور خودکار صفحه نمایش های متصل به خروجی های تصویر را شناسایی کرده و با دردسر کمتری حالت Multi Display را فعال سازد.

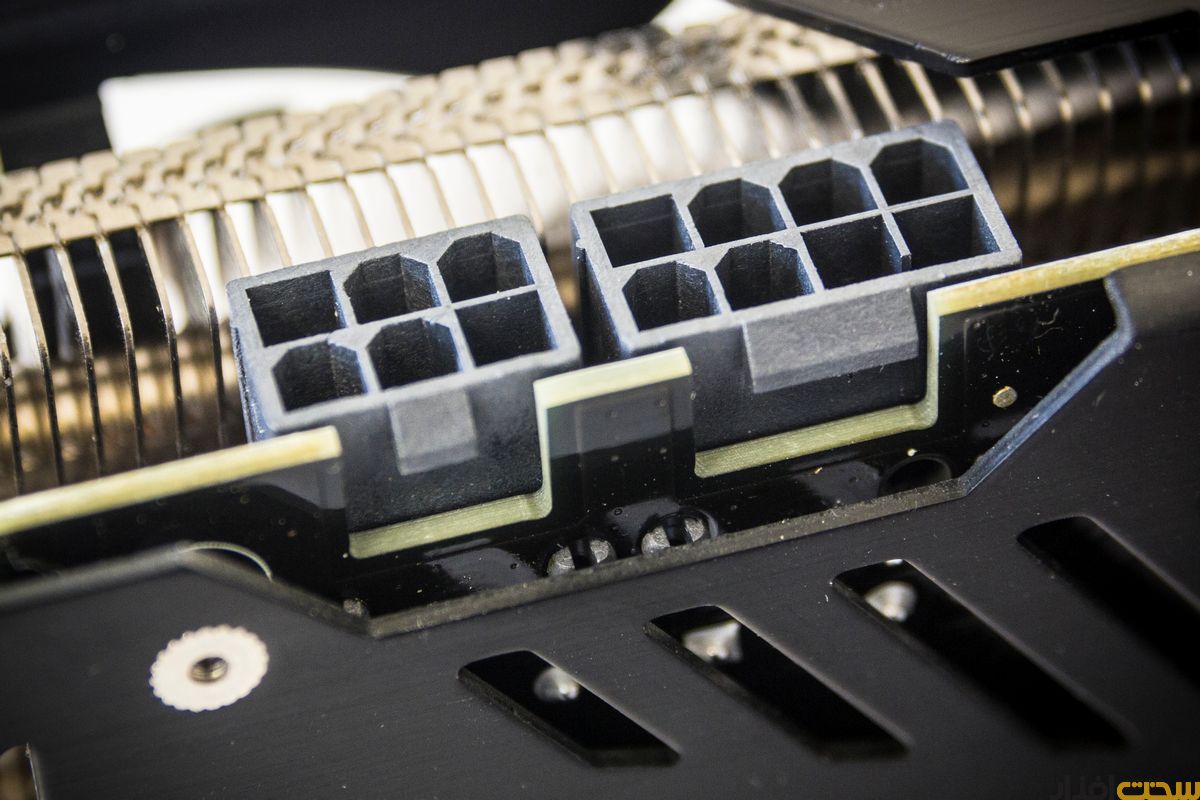

این کارت گرافیک یک اتصال برق هشت پین و یک اتصال برق شش پین نیاز دارد. این در حالی است که حتی GTX 980 نیز به دو اتصال شش پین بسنده کرده است. گیگابایت یک منبع تغذیه 550 واتی را برای این کارت گرافیک توصیه کرده است.

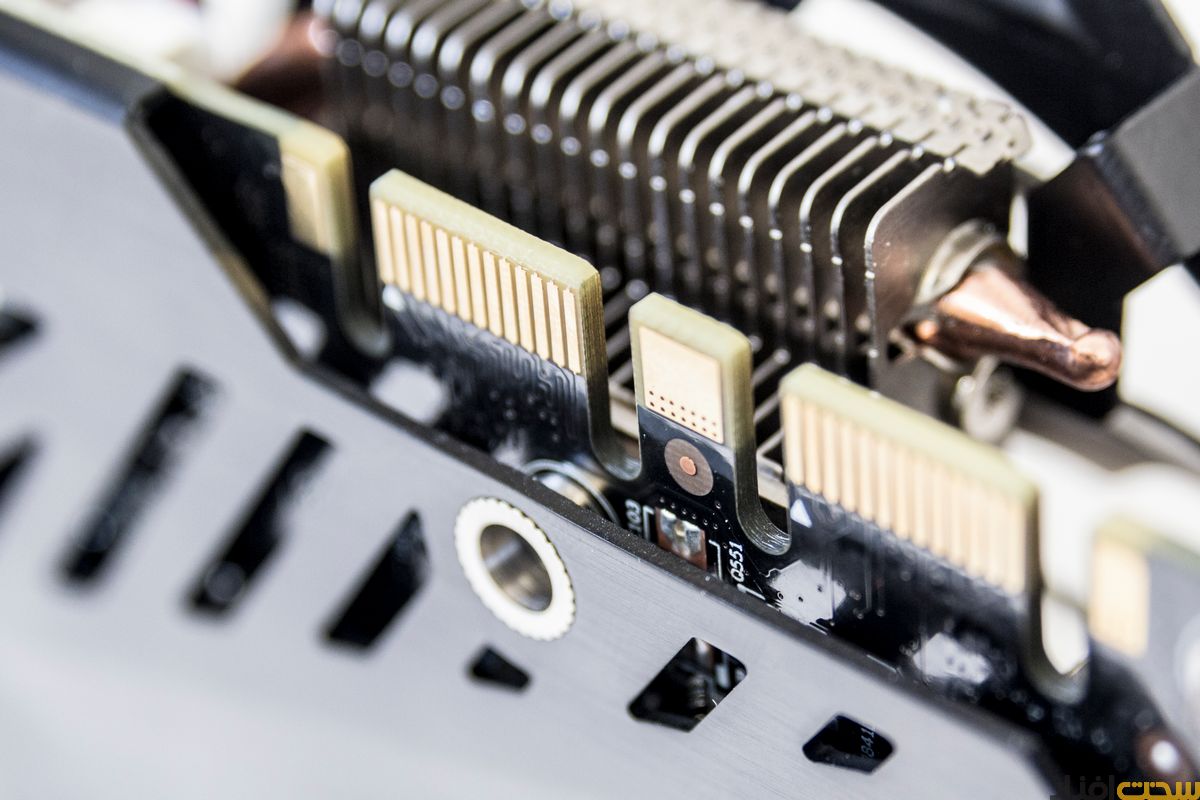

هر کارت گرافیک رده بالای انویدیا باید بتواند از 4Way SLI پشتیبانی کند و GTX 970 G1 Gaming نیز از این قاعده مستثنی نیست!
خنک کننده

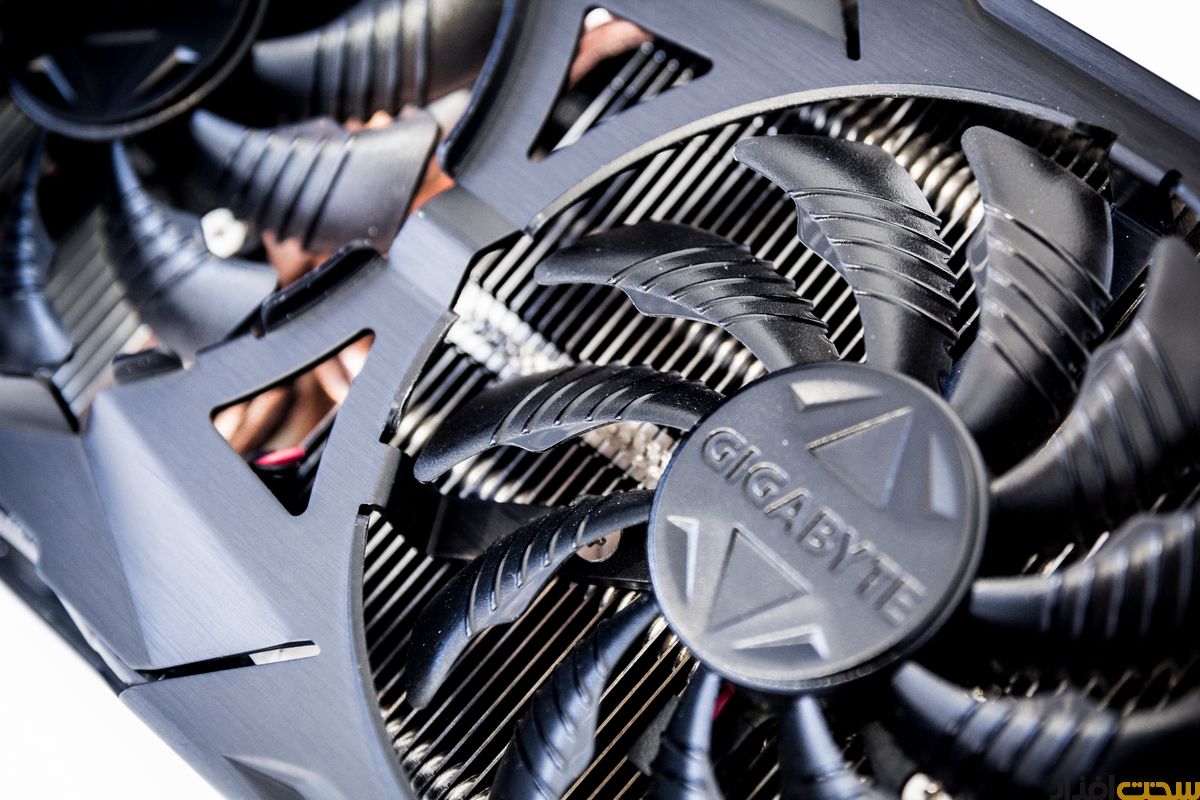

این کارت گرافیک از خنک کننده Windforce گیگابایت اما با کمی تغییر و تحول استفاده می کند. سه هیت سینک آلومینیومی برای خنک کننده استفاده شده و سه فن نیز که بسیار کم صدا هستند هوا را به داخل می دمند. لوله های انتقال حرارت نیز گرما را از پردازنده مرکزی دریافت کرده و به هیت سینک ها منتقل می کنند. با آنکه این کارت گرافیک نسبت به نمونه مرجع به شدت اورکلاک شده، اما دمای کاری پردازنده در حداکثر فشار کاری نیز با افزایش چندانی روبرو نمی شود. با این حال توصیه می کنیم که در زمان استفاده از این محصول از یک کیس با سیستم تهویه مناسب استفاده کنید. همچنین اندازه بزرگ خنک کننده باعث شده تا طول کارت گرافیک بزرگتر از نمونه مرجع باشد.

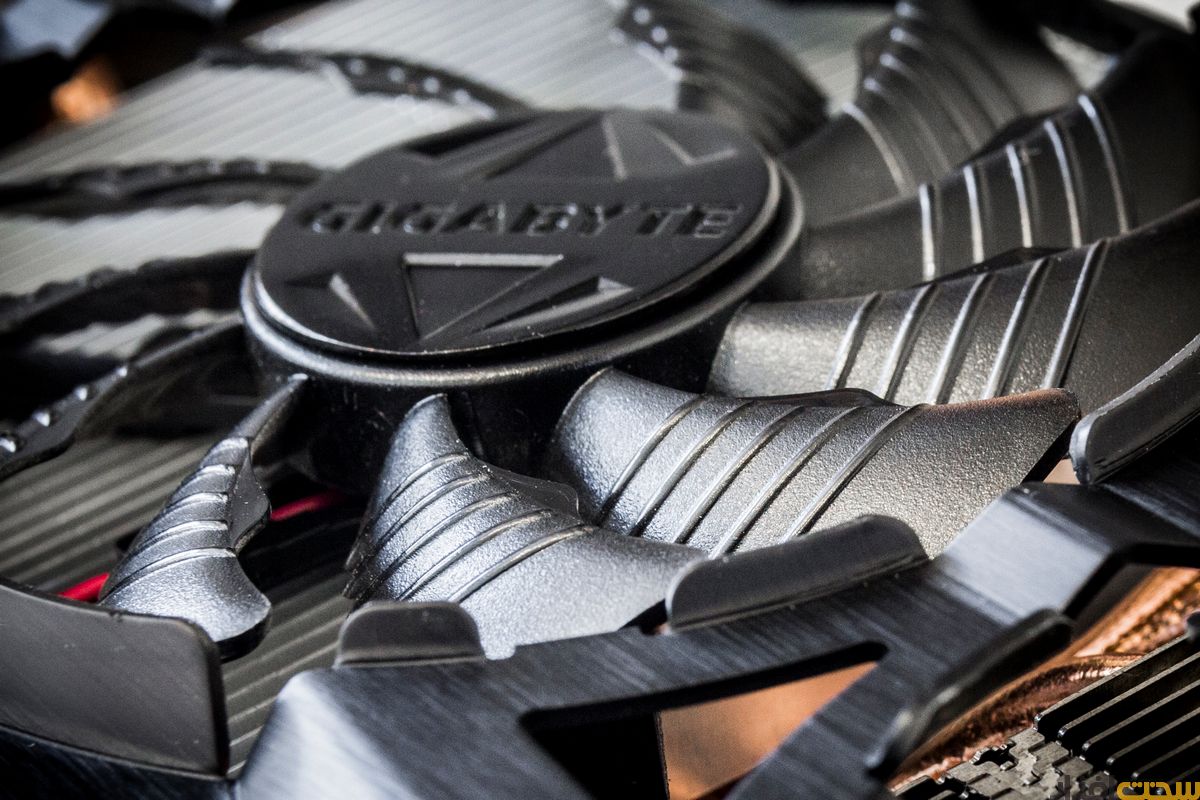

هر پره فن یک زائده کوچک در پایین دارد تا بتواند حجم بیشتری از هوا را به داخل هیت سینک منتقل نماید.
شیار های روی پره نیز به عبور بهتر هوا از روی پره ها کمک می کند.

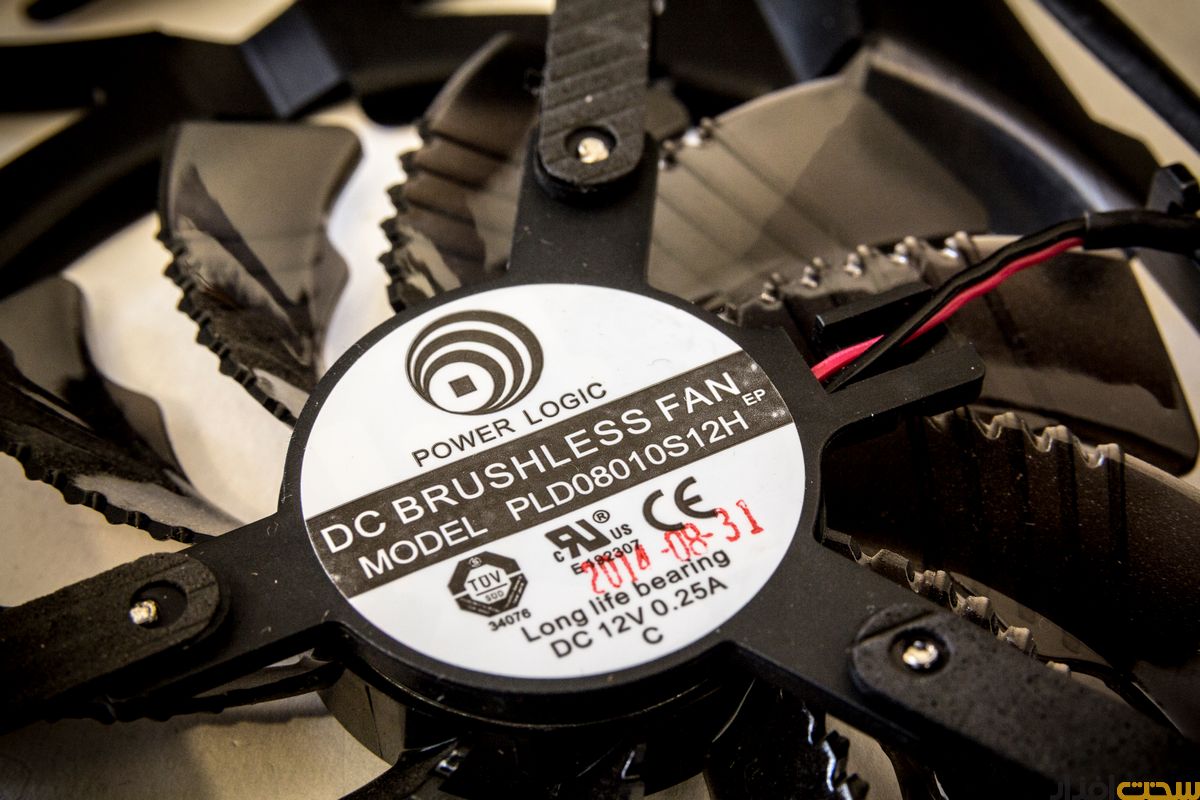

فن ها از نوع DC Brishless بوده و به کمک پایه های اسفنجی روی هیت سینک قرار میگیرند تا لرزش ناشی از چرخش فن خنثی شود.

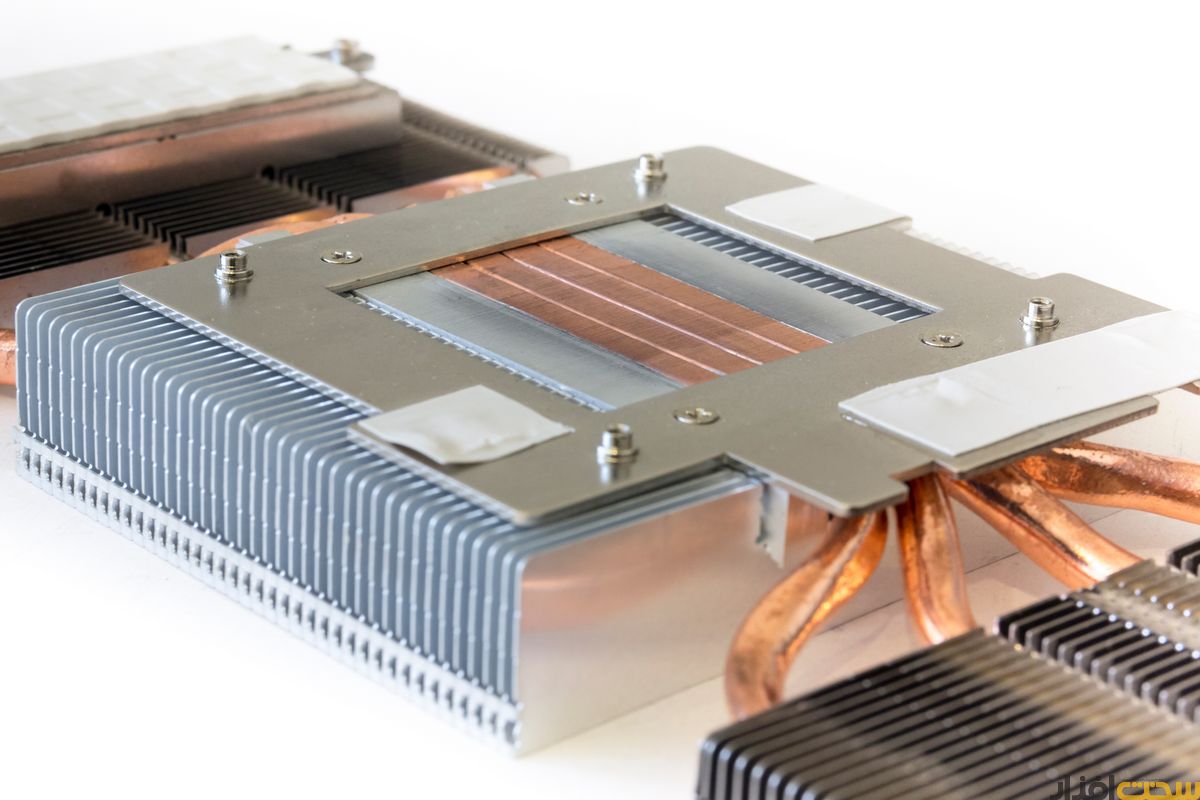

چهار لوله انتقال حرارت در تماس مستقیم با پردازنده گرافیکی گرما را به میان هیت سینک ها منتقل می کنند. گرمای حافظه های گرافیکی نیز به کمک چسب سیلیکونی به صفحه آلومینیومی که به هیت سینک اصلی متصل است منتقل می شود.

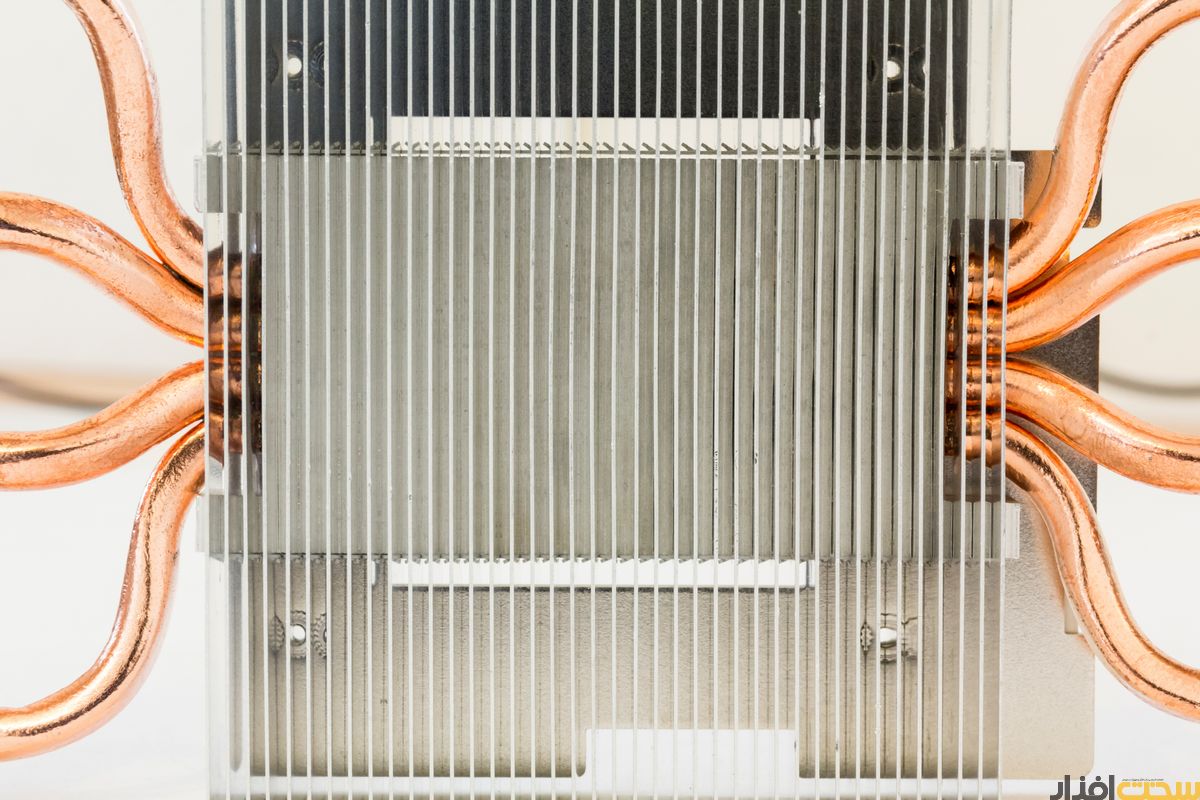

در برخی از مدل های خنک کننده Windforce، یک قطعه آلومینیومی مثلی در میان هیت سینک وجود دارد که در این مدل حذف شده است. گیگابایت معتقد است که این قطعه به بهبود جریان هوا کمک میکند، اما ما چندان به تاثیر آن مطمئن نیستیم. به هر حال این قطعه از این خنک کننده حذف شده و ما هم از انجام چنین تغییری راضی هستیم!

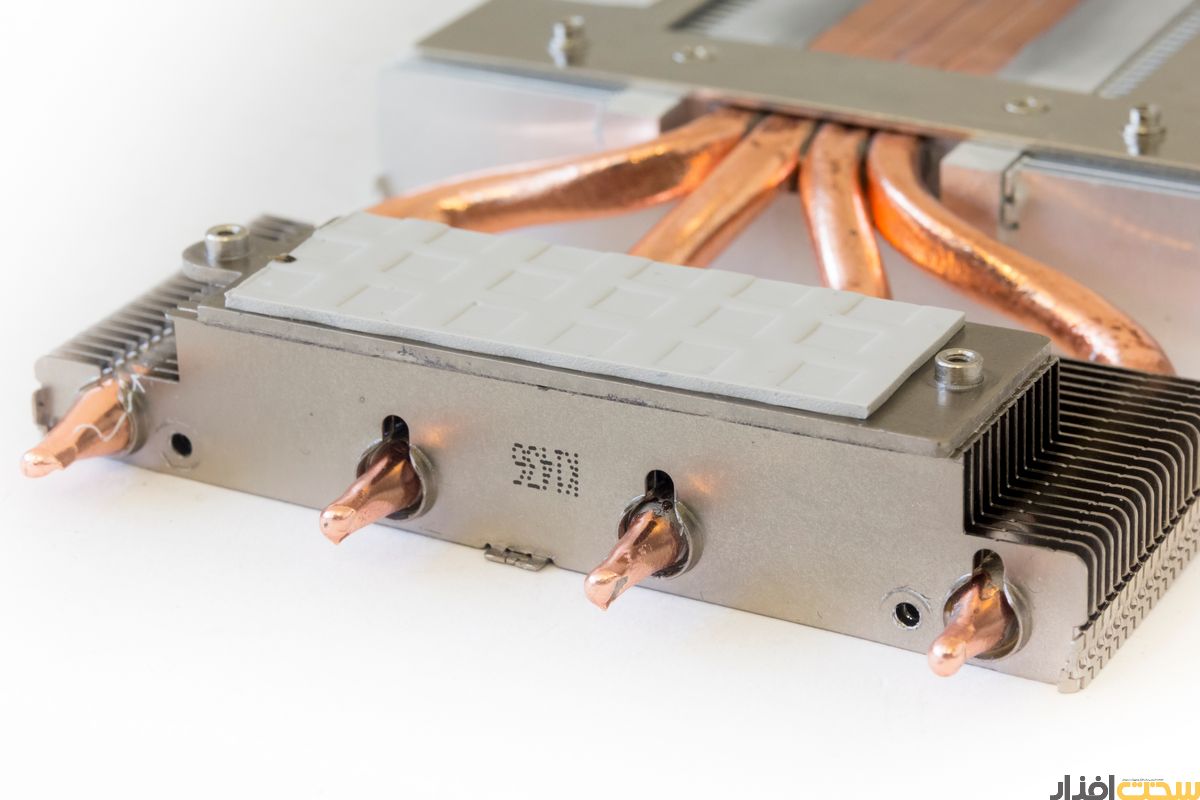

این بخش از خنک کننده وظیفه دریافت گرمای MOSFET ها از مدار رگولاتور را دارد
برد گرافیکی
گیگابایت برای این محصول از طراحی اختصاصی خودش در برد گرافیکی بهره گرفته است. مدار رگولاتور به جلوی کارت گرافیک و نزدیک خروجی های تصویری منتقل شده است و ساختار متفاوتی در آن دیده می شود.

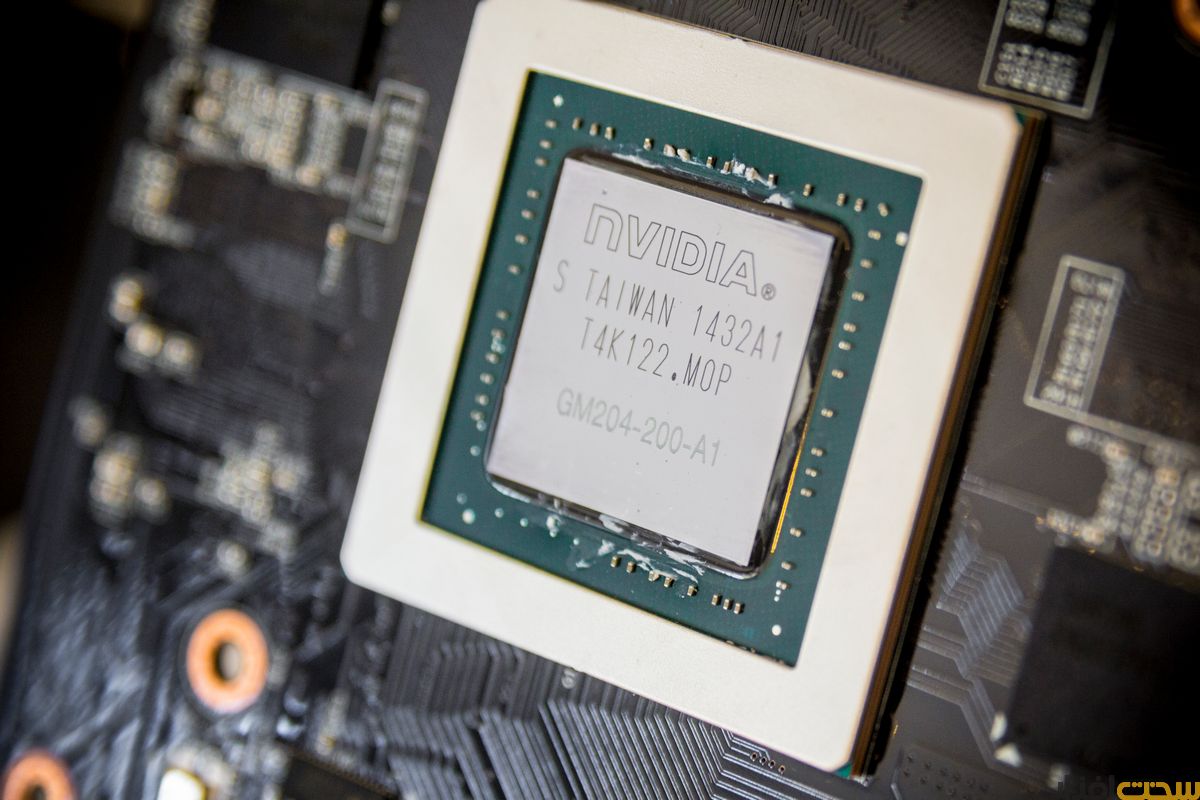

پردازنده گرافیکی GTX 970. گیگابایت می گوید که پردازنده های گرافیکی سری G1 Gaming دستچین شده اند و در مقایسه با دیگر نمونه ها ضریب اورکلاک بالاتری دارند.

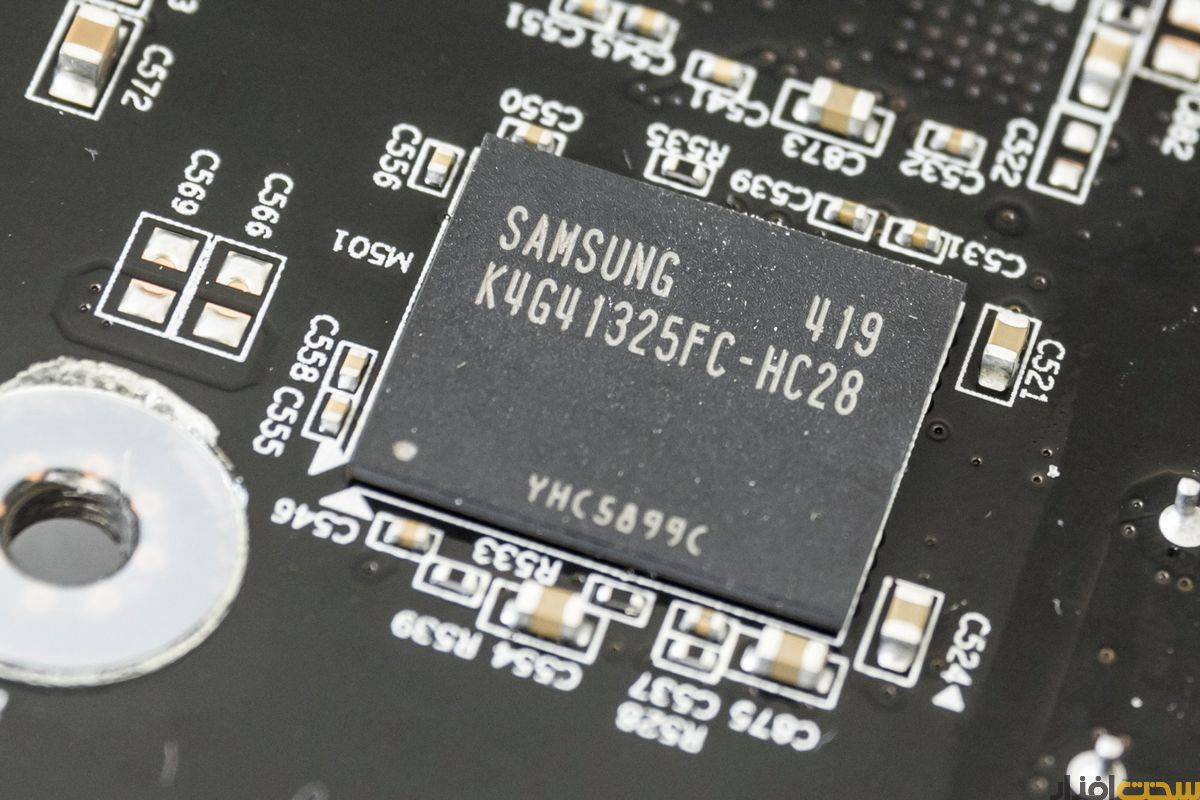

چهار گیگابایت حافظه گرافیکی GDDR5 در اطراف پردازنده گرافیکی قرار دارد. گیگابایت از محصولات کمپانی سامسونگ در این کارت گرافیک استفاده کرده است.

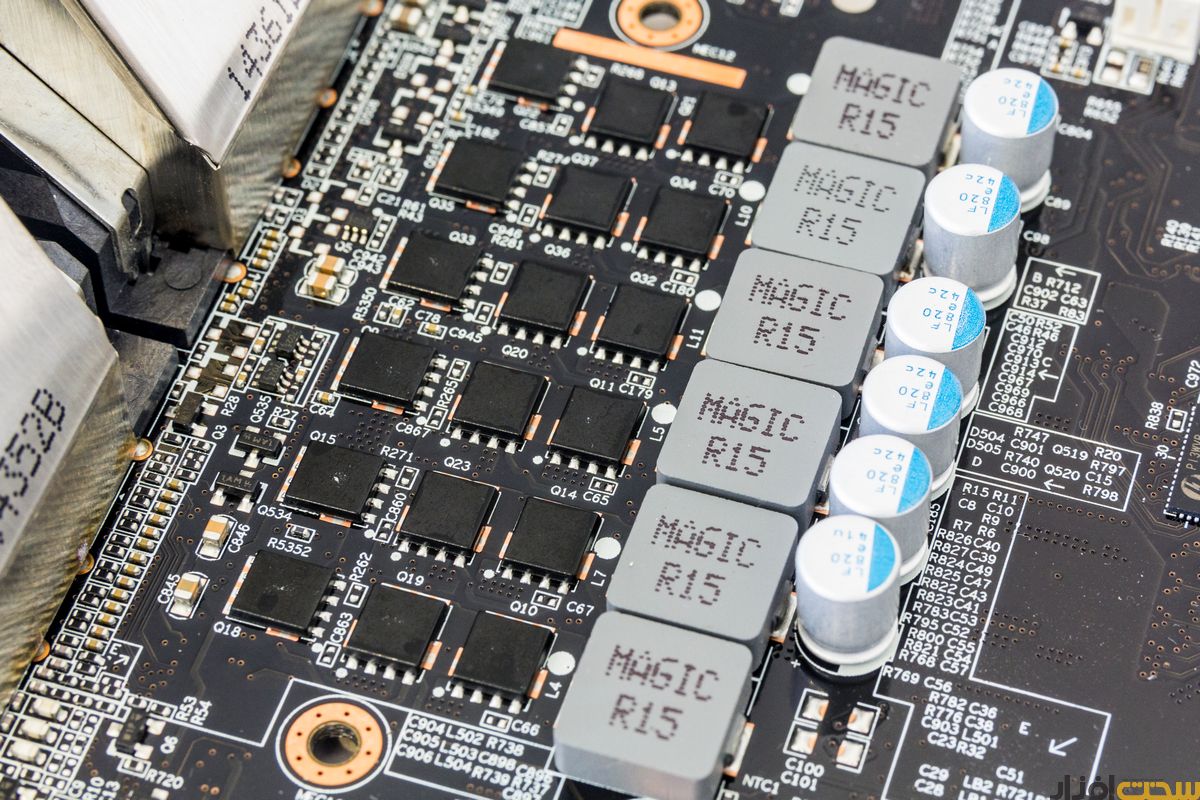

مدار رگولاتور شش فاز به نزدیک خروجی های تصویر منتقل شده و دارای قطعات با کیفیتی است.
منبع :http://www.sakhtafzarmag.com
